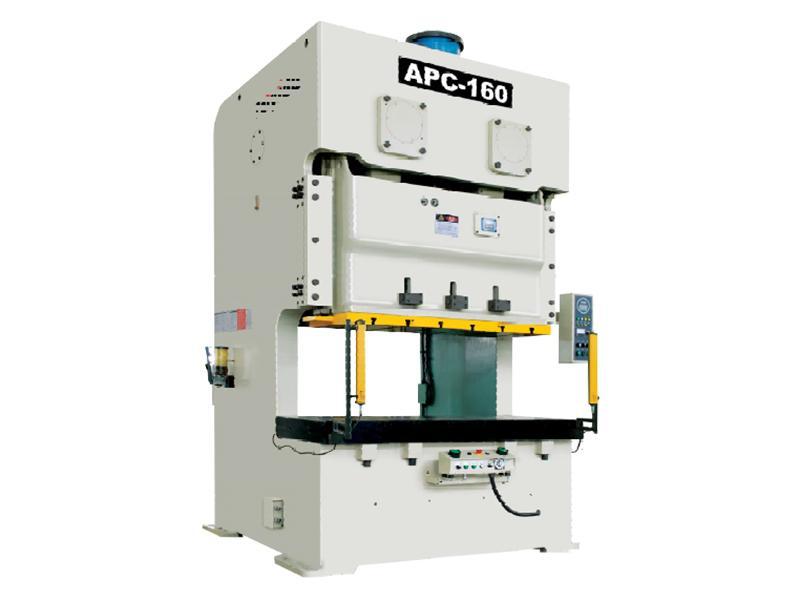

Prensa de estampado de láminas metálicas de alta precisión APC 100-200 toneladas

  • Prensa de estampado de láminas metálicas de alta precisión APC 100-200 toneladas
  • Prensa de estampado de láminas metálicas de alta precisión APC 100-200 toneladas
  • Prensa de estampado de láminas metálicas de alta precisión APC 100-200 toneladas
Características
  • La prensa de estampado de láminas metálicas APC 110-200 toneladas fue diseñada y fabricada con una estructura resistente de acero y soldada con acero de alta calidad. Esta herramienta metalúrgica posee estabilidad, precisión y confiabilidad luego de eliminar la presión interna del material.
  • El centro de transmisión y centro de mecanizado metalúrgico están ubicados en el mismo lugar, de forma que la prensa pueda optimizar su precisión y estabilidad.
  • Incluye un balanceador simétrico para garantizar la estabilidad de las operaciones
  • La precisión del ajuste del troquel es de 0.1mm para que la máquina se pueda manejar de forma segura y confiable.
  • Partes como el eje flexionado, juego de engranajes, biela, etc., están diseñados para ofrecer excelente integridad, y resistencia abrasiva con un acabado anodizado y esmerilado.
  • Embrague y freno sensibles y fiable, excelente electroválvula doble y protección de sobrecarga para ofrecer la precisión y seguridad del arranque y freno de la corredera.
  • Cuenta con engranajes de alta precisión que producen mínimos ruidos durante la operación.
Especificaciones técnicas
Nombre Modelo APC-110
Tipo
Tipo V Tipo H
Capacidad Ton 110
Punto de tonelaje nominal mm 5 3
Carreras mm 180 110
Velocidad estable c.p.m 35-65 50-100
Altura máx de troquel mm 400 435
Ajuste de corredera mm 100
Área de almohadilla mm 1800 × 650 ×130
Área de corredera mm 1400 × 500 × 70
Motor principal kW 11
Peso de prensa Ton 14.2
Presión de aire kg/cm2 5
Precisión de prensa
JIS(CNS) 1 clase
Capacidad de cojín de troquel
Dos placas & dos cilindros
Capacidad Ton 3.6 × 2
Presión de aire kg/cm2 6.5
Carrera mm 70
Dimensiones de cojín de troquel mm2 350 × 235 × 2
Nombre Modelo APC-160
Tipo
Tipo V Tipo H
Capacidad Ton 160
Punto de tonelaje nominal mm 6 3
Carrera mm 200 130
Velocidad estable s.p.m 30-55 40-85
Máx altura de troquel mm 450 485
Ajuste de corredera mm 100
Área de almohadilla mm 2000 × 760 × 150
Área de corredera mm 1600 × 550 × 70
Motor principal kW 15
Peso de prensa Ton 20
Presión de aire kg/cm2 5
Presición de prensa
JIS(CNS) 1 clase
Capacidad de cojín de troquel
Dos placas & dos cilindros
Capacidad Ton 6.3 × 2
Presión de aire kg/cm2 7.2
Carrera mm 70
Dimensiones de cojín de troquel mm2 410 × 260 × 2
Nombre Modelo APC-200
Tipo
Tipo V Tipo H
Capacidad Ton 200
Punto de tonelaje nominal mm 6 3
Carrera mm 250 150
Velocidad estable c.p.m 25-45 35-70
Max. Altura de troquel mm 500 550
Ajuste de corredera mm 120
Área de almohadilla mm 2400 × 840 × 170
Área de corredera mm 1850 × 650 × 95
Motor principal kW 18.5
Peso de prensa Ton 27.5
Presión de aire kg/cm2 5
Precisión de prensa
JIS(CNS) 1 clase
Capacidad de cojín de troquel
Dos placas & dos cilindros
Capacidad Ton 10 × 2
Presión de aire kg/cm2 6..75
Carreras mm 80
Dimensiones de cojín de troquel mm2 540 × 350 × 2

Nombre Modelo APC-250
Tipo
Tipo V Tipo H
Capacidad Ton 250
Punto de tonelaje nominal mm 7 3.5
Carrera mm 280 170
Velocidad estable c.p.m 20-35 30-60
Max. Altura de troquel mm 550 605
Ajuste de corredera mm 120
Área de almohadilla mm 2700 × 900 × 170
Área de corredera mm 2100 × 700 × 95
Motor principal kW 22
Peso de prensa Ton 45.5
Presión de aire kg/cm2 5
Precisión de prensa
JIS(CNS) 1 clase
Capacidad de almohadilla de troquel
Dos placas & dos cilindros
Capacidad Ton 14 × 2
Presión de aire kg/cm2 9
Carrera mm 100
Dimensiones de cojín de troquel mm2 640 × 470 × 2

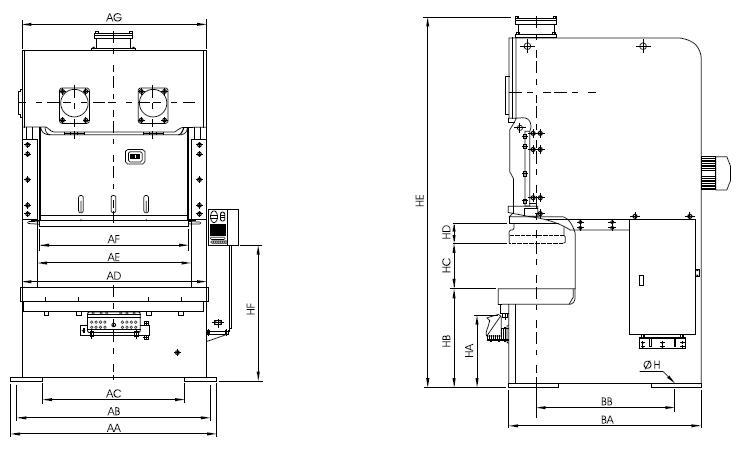

Dimensiones externas
Dimensiones externas
Especificaciónes APC-110 APC-160 APC-200 APC-250
Tipo Tipo V Tipo H Tipo V Tipo H Tipo V Tipo H Tipo V Tipo H
AA 2000 2200 2620 3000
AB 1900 2080 2460 2800
AC 1360 1520 1820 2200
AD 1800 2000 2400 2700
AE 1510 1660 1990 2220
AF 1400 1600 1850 2100
AG 1780 1980 2320 2590
BA 1745 1940 2235 2545
BB 1295 1380 1885 2195
BC 650 760 840 900
BD 330 385 425 455
BE 500 550 650 700
HA (630) (730) (790) (820)
HB 830 865 990 1025 1070 1120 1100 1155
HC 400 435 450 485 500 550 550 605
HD 180 110 200 130 250 150 280 170
HE 3059 3709 3849 4304
HF 1240 1440 1570 1680
Φh Φ35 Φ47 Φ54 Φ54
Configuraciones estándar y opcionales
Embrague seco y freno de alto rendimiento Embrague húmedo y freno de alto rendimiento
Sistema operative Kingston estándar Cojín de troquel
Selección de modo de operación avance/apagado Motor Vs
Seguridad de avance por carrera/ continua Pantalla táctil
Protector hidráulico por sobrecarga Cortina de luz de seguridad
Detector de desbordamiento Dispositivo de freno de corredera
Doble electroválvula Circuito de reversa de motor principal
Detector de atascos Interruptor de pie
Ajuste de corredera motorizado Bloque de troquel de seguridad con enchufe
Indicador digital de altura de troquel (unidad 0.1 mm) Impulso de doble mano portátil
Bomba de grasa motorizada Inversor
Contador total, 6 dígitos Montura antivibración
Contador preestablecido, 6 dígitos Sistema de cambio rápido de troquel
Contador de mantenimiento, 4 dígitos Sujetador de troquel superior
Contador de vida, 6 dígitos Sujetador de troquel inferior
Interruptor eléctrico de cámara giratoria (6 canales libres) Elevador de troquel
Expulsor de aire ½" de un canal Brazo de troquel
Receptáculo de receptor de aire ½" de dos canales Pernos de anclaje & placas de cimentación
Circuito de detección de atascos Equipos de alimentación automática
Receptor de potencia (disponible solo para una fuente de fase única de 110v tirada por usuario) Alimentador NC del alisador con desbobinador cw (3 en 1)

Alimentador de rodillos NC

Alisador y desbobinador cw (2 en 1)

Alisador

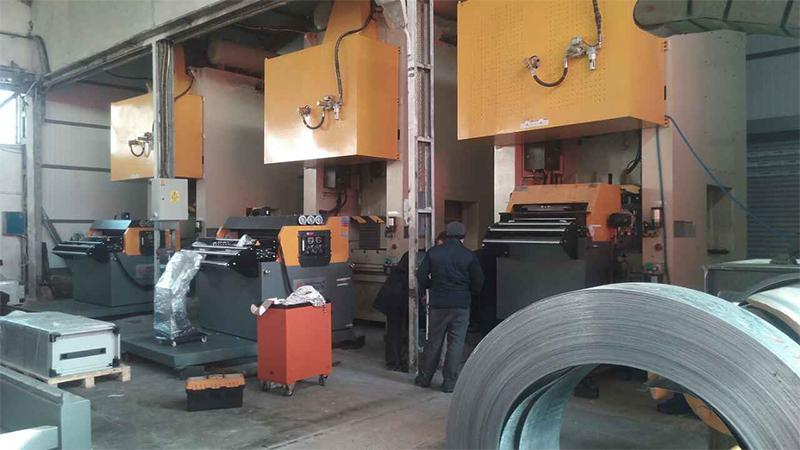

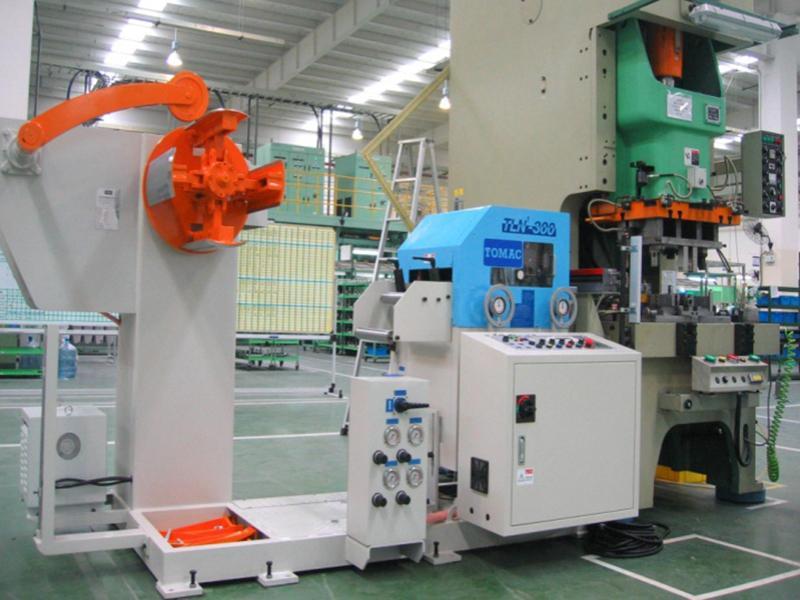

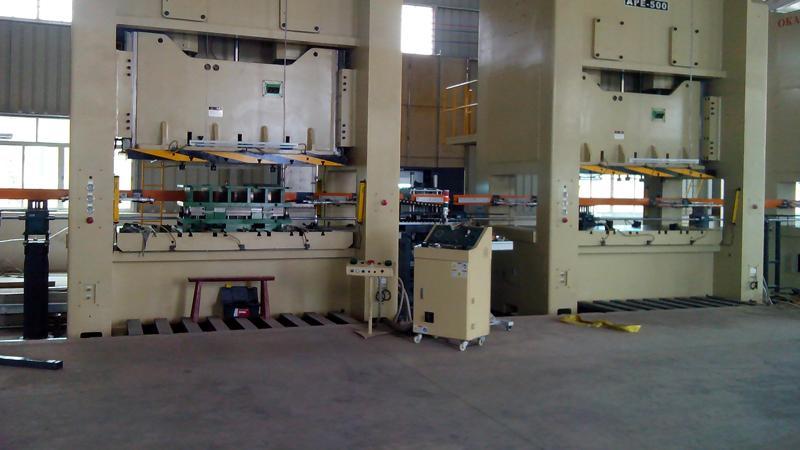

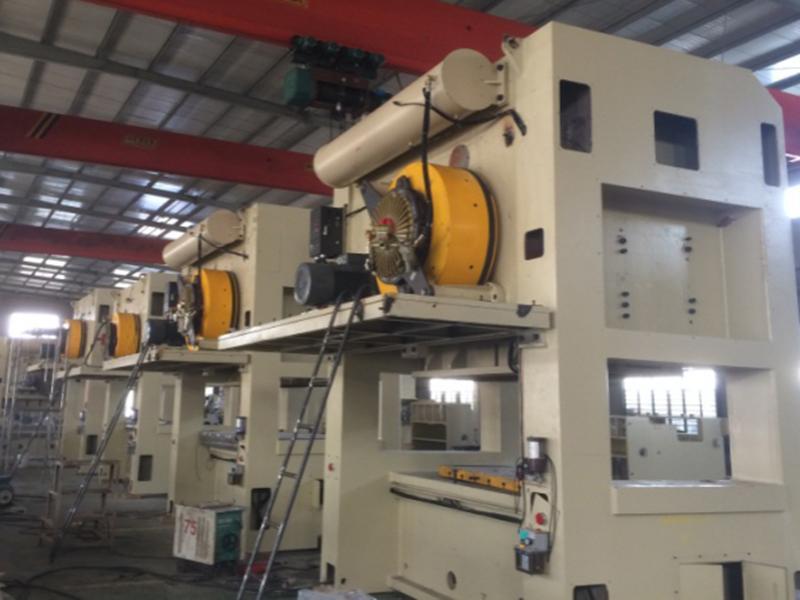

Caso en que el cliente solicitó una prensa de estampado
  • Caso en que el cliente solicitó una prensa de estampado
  • Caso en que el cliente solicitó una prensa de estampado
