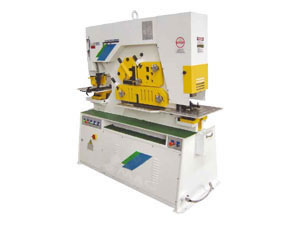

Máquina de corte y punzonado

Máquina de corte y punzonado
(Cortadora y punzonadora)

Especificaciones de la máquina de corte y punzonado hidráulica:

Modelo Especificaciones	Unidades	10601	10602	10603	10604
		PS55	PS75	PS110	PS140
Presión	ton	55	75	110	140
Espesor máximo de corte	mm	16	20	25	30
Resistencia de la chapa	n/mm2	<450	<450	<450	<450
Ángulo de corte	grados	7	8	8	8
Tamaño de corte de una carrera	mm	16 x 250 8 x 400	20 x 330 10 x 480	25 x 330 16 x 600	30 x 355 20 x 600
Carrera de corredera	mm	80	80	80	80
Número de carreras	cpm	8	8	6	8
Escote	mm	300	355	400	600
Espesor de punzonado	mm	16	20	25	26
Diámetro máximo de punzonado	mm	25	30	35	38
Potencia del motor principal	kw	4	5.5	7.5	11
dimensiones generales (Largo x Ancho x Alto)	mm	1640 x 730 x 1770	1860 x 800 x 1900	2355 x 960 x 2090	2680 x 1040 x 2330
Peso de la máquina	kg	1600	2000	4800	6800
Modelo anterior		Q35Y-16	Q35Y-20	Q35Y-25	Q35Y-30

Especificaciones de la máquina de corte y punzonado mecánica:

Modelo Especificaciones	unidades	10605	10606	10607
		MPS25	MPS16	MPS8A/8B
Espesor de corte	mm	25	16	8
Tamaño de corte de una carrera	mm	25 x 160	20 x 140	120 x 100
Espesor de punzonado	mm	25	25	8
Diámetro máximo de punzonado	mm	35	28	22
Carrera de corredera	mm	36	26	27
Número de carreras	Min-1	25	36	30
Escote	mm	600	450
Ángulo de corte		11	13
Potencia del motor principal	kw	7.5	14	2.2
dimensiones generales (Largo x Ancho x Alto)	mm	2840 x 1290 x 2460	1850 x 700 x 1935	900 x 500 x 1100
Peso neto	kg	700	2830	500
Modelo anterior		QA34-25	QA35-16	QA32-8A/8B

Capacidad de la máquina de corte y punzonado:

Perfil	Barra redonda	Barra cuadrada	Angular		Barra T		Vigueta	Canal
			Corte a 90°	Corte a 45°	Corte a 90°	Corte a 45°
Vista de la sección	●	■	┗		┷		I
MPS16	45	40 x 40	125 x 125 x 12	100 x 100 x 10	125 x 125 x 12	100 x 100 x 10	180 x 94 x 6.5	180 x 68 x 7
MPS25	65	55 x 55	150 x 150 x 18	110 x 110 x 14	150 x 150 x 18	110 x 110 x 14	300 x 126 x 9	300 x 85 x 7.5
PS55	45	40 x 40	125 x 125 x 12	70 x 70 x 8	120 x 120 x 12	60 x 60 x 8	126 x 74 x 5	126 x 53 x 5.5
PS75	50	50 x 50	140 x 140 x 12	70 x 70 x 10	140 x 140 x 12	70 x 70 x 10	160 x 86 x 6	160 x 60 x 6.5
PS110	60	50 x 50	160 x 160 x 14	80 x 80 x 7	160 x 160 x 14	80 x 80 x 10	200 x 102 x 9	200 x 75 x 9
PS140	65	55 x 55	180 x 180 x 16	180 x 180 x 10	180 x 180 x 16	80 x 80 x 10	280 x 124 x 10.5	280 x 86 x 11.
