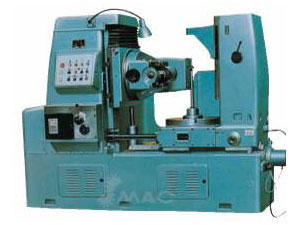

Máquina talladora de engranajes semiautomática

Máquina talladora de engranajes semiautomática

Aplicación de la máquina talladora de engranajes semiautomática:
Esta máquina talladora de engranajes es ideal para las producciones de gran y pequeña escala, así como para la elaboración individual de engranajes cilíndricos y helicoidales, puede también procesar ejes en cierto rango de parámetros.

Características de la máquina talladora de engranajes semiautomática:
1. Corte de engranajes cilíndricos, la máquina puede funcionar no sólo con el corte hacia adelante y hacia atrás, sino también con la alimentación axial o radial
2. Al cortar los engranajes cilíndricos de los mismos tamaños solo es necesario ajustar la máquina de una vez, permitiendo así que un trabajador pueda operar varias máquinas al mismo tiempo.
3. La máquina talladora de engranajes semiautomática está bien estructurada y presenta una mínima una deformación por calor. Puede ser operada con altas velocidades de corte y carga pesada.
4. La máquina es fácil de ajustar y maniobrar, además está equipada con un mecanismo de parada automática
5. Tiene un dispositivo de seguridad fiable y un sistema de lubricación automático.
6. La máquina YB3150E tiene las mismas especificaciones y aplicaciones de las máquinas de propósito general.
7. Se puede realizar un ciclo de trabajos cuadrados y cuenta con servicio de perforación automática.
8. El portaherramientas vertical puede ser proporcionado de acuerdo con las necesidades específicas de los clientes.

Usos y funciones de la máquina talladora de engranajes semiautomática:
1. La máquina es adecuada para lotes pequeños y producciones individuales de de engranajes cilíndricos y helicoidales, puede también procesar ejes en cierto rango de parámetros.
2. La máquina cuenta con una buena rigidez y deformación térmica extremadamente pequeña lo que permite cortes de alta velocidad con una eficiencia de producción muy elevada.
3. La máquina talladora de engranajes es conveniente para el ajuste, con mecanismo automático de parada, así como un mecanismo de seguridad fiable y un sistema de engrase automático.

Especificaciones de la máquina talladora de engranajes semiautomática:

Ítems	Especificación principal				Notes
Tipo	YB3125E	Y3150E	YB3150E	YB3180	Diámetro mínimo de la pieza de trabajo es la distancia mínima entre el eje de la pieza de trabajo y el eje de corte menos diámetro mínimo de corte. Los accesorios de la máquina. 1. Eje maquinador1juego 2.Perforador 1juego 3. El engranaje intercambiable 57 Piezas 4. Las herramientas para el ajuste A. Las herramientas para el ajuste B . La llave de hexágono interior 1 pieza C. La llave de tenedor 1 pieza D. La pistola de aceite 1 pieza
Máximo módulo de la pieza de trabajo	1250mm	500mm	500mm	800mm
Máximo módulo de la pieza de trabajo	12mm	8mm	8mm	10mm
Ancho de mecanizado máximo en la pieza de trabajo		250mm	250mm	300mm
Mínimo de dientes en la pieza de trabajo	12Zmin/knt= 5 (*n: Número de corte)	5Zmin/knt= 5 ( * n : Número de corte)	5Zmin/knt= 5 (*n: Número de corte)	8Zmin/knt= 5 (*n: Número de corte)
Máximo diámetro de los cortadores	220mm	160mm	160mm	180mm
Máxima longitud de corte	220mm	160mm	160mm	180mm
Diámetro de mandril intercambiable de los cortadores	27,32,40,50mm	22, 27, 32mm	22, 27, 32mm	22,27,32,40mm
Máximo ángulo de rotación de cabezal	±60°	±240°	±240°	±60°
Máximo movimiento axial de los cortadores	100mm	55mm	55mm	60mm
Distancia entre el eje de la pieza y el eje de los cortadores	Min: 100mm	Max: 330mm Min: 30mm	Max: 330mm Min: 30mm	Max: 585mm Min: 235mm
Distancia entre la mesa y el eje de los cortadores	Max: 700mm Min: 200mm	Max: 535mm Min: 235mm	Max: 535mm Min: 235mm	Max: 550mm Min: 50mm
Distancia entre la mesa y el final de apoyo de poste trasero	Max: 910mm Min: 510mm	Max: 630mm Min: 380mm	Max: 630mm Min: 380mm	Max: 600mm Min: 400mm
Diámetro de mandril de la pieza de trabajo	>60mm	30mm	30mm	60mm
Pasos de la velocidad del husillo	7 Pasos	9 Pasos	9 Pasos	8 Pasos
Rango de la velocidad del husillo	16-125r.p.m.	40-250r.p.m.	40-250r.p.m.	40-200r.p.m.
Rango de avance axial	0.39-4.4mm/ cuadro por vez	0.4-4mm/ cuadro por vez	0.4-4mm/ cuadro por vez	0.4-4mm/cuadro por vez
Potencia del motor principal	18.25kw	6.45kw	6.45kw	7.45kw
Dimensiones	3600X 2040X 2400mm	2439x 1272x 1770mm	2439x 1272x 1770mm	2765x 1420x 1850mm
