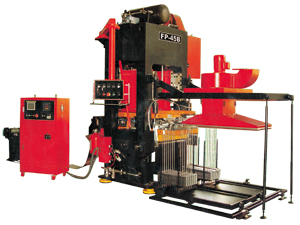

Serie FPB

Serie FPB

Características de rendimiento principales de la serie FPB

Composición: desbobinador, tanque de aceite, alimentador de aire, punto doble tipo cerrado, prensa de potencia de precisión de alta velocidad, aspirador y colector, sistema de control eléctrico, sistema de recorrido de aire, sistema hidráulico;
Los laterales tienen la función de hidro-elevación que será conveniente para troquelados en instalación / comisión;
La prensa de potencia y aspirador al vacío son controlados por conversor;
El colector tiene un sistema de protección por falla de operación, alerta de almacenamiento de material, alerta de almacenamiento de aceite;
Protección de sobrecarga hidráulica para la máquina principal;
Equipado con un dispositivo de cambio de troqueles rápido hidráulico, hace que el cambio de troqueles sea más rápido y conveniente;
Pantalla táctil y sistema de control eléctrico PLC que aseguran una operación confiable del estampado automático.

Artículo		Especificaciones
		FP-45B			FP-63B		FP- 80B	FB- 100BQ	FP- 100B	FB- 125B	FP- 160B
Capa- cidad	kN	450			630		800	1000	1000	1250	1600
Reco- rrido del lateral	mm	40	50	60	40	50	40	40	40	40	60	70
Veces de per- foración (sin carga)	S.P .M	150- 350	150- 260	150- 230	150- 350	150- 260	15- 300	15- 300	150- 300	150- 300	150- 230	150- 210
Altura del tr- oquel	mm	270- 320			270- 320		270- 320	270- 320	260- 350	270- 320	270- 320
Altura de elev- ación del la- teral mín.	mm	120			200		200	200	250	200	200
Área de la base	mm	930 x700 x110			1040 x880 x120		1100 x1170 x120	1320 x1190 x120	1200 x1346 x146	1320 x1355 x140	1320 x1150 x130
Sopor- te exte- nsible	mm	1300 x700 x110			1460 x880 x120		1520 x1170 x120	1740 x1190 x120	1650 x1346 x146	1770 x1355 x140	1740 x1150 x130
Área inferior desli- zante	mm	586x 800			900x 920		950x 1198	1300x 1190	1225x 1346	1225x 1346	1300x 1150
Potenc- ia del motor prin- cipal	kW	5.5			7.5		7.5	11	11	15	18.5
Poten- cia total	kW	16.5			18.5		18.5	22	22	26	29.5
Presi- ón de aire de tr- abajo		5.5~7.5kgf/cm2\0.8cm3/min
Presión de tra- bajo hidráu- lico	Mpa	7			9.5		10	9.5	10	10	12.5
Diámet- ro int- erno del mat- erial de alu- minio	mm	Φ150			Φ150		Φ150	Φ150	Φ150	Φ150	Φ1500 Φ480
Diámet- ro del alum- inio	mm	Φ900			Φ1100		Φ1100	Φ1200	Φ1200	Φ1200	Φ1200
Ancho máx. Del mat- erial de alu- minio	mm	420			550		850	850	1100	1100	850
Altura máx. Del ma- terial de reco- lección		Normal 750mm/ Lift 900mm
Peso total	Ton	15			18		20	23	26	27	25
