Máquina fresadora de ranuras (15501)

Máquina fresadora de ranuras (15501)

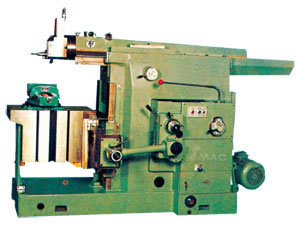

Máquina conformadora 15501 ~ 15507

Accesorios opcionales de la máquina conformadora:
Herramienta de auto elevado
Auto alimentador
Mesa circular
Divisor

Descripción de la máquina conformadora:
La máquina conformadora está diseñada para el corte de superficies planas y superficies formadas en diferentes tipos de piezas pequeñas o medianas de trabajo. También puede ser utilizado para cortar superficies en forma especial si están equipados con un tornillo especial o un divisor y es adecuado para una sola pieza o pequeños lotes de producción también.
El movimiento principal de corte es un movimiento lineal siendo convertido en un movimiento circular de los engranajes por un mecanismo corredera de sector. Con trasmisión suave. Mas corto plazo y menos consumo de energía, la maquina es fácil de iniciar y detener.
Se proporciona un levantador de herramienta, la mesa de la máquina conformadora puede obtener rápidos movimientos en dirección vertical y horizontal. La maquina, con apariencia agradable y precisión estable, puede ser operada y mantenida convenientemente.

Especificaciones de la máquina conformadora:

Modelo Especificaciones   15501 15502 15503 15504 15505 15506 15507
Unidades SM350 SM500 SM630 SM700 SM800 SM1000 SM1200
Max. longitud de formación mm 350 500 630 700 800 1000 1200
Max. distancia del borde inferior del ariete a la mesa mm 330 370 385 420 400 400 400
Max. viaje de la mesa Horizontal mm 400 500 630 630 750 800 800
Vertical mm 270 300 360 320 320 320 320
Max. ángulo de giro de la tabla Sin tornillo   90 90 90 90 90 90 90
Con tornillo   55 55 55 55 60 60 60
Max. viaje vertical de la herramienta mm 110 110 120 125 160 160 160
Frecuencia de golpes min 32, 50, 800, 125 15, 24, 37, 51, 64, 80, 102, 126, 158 14, 20, 28, 40, 56, 80 11, 20, 38, 52, 72, 100 8, 11, 17, 23, 32, 45, 64, 92 8, 11, 17, 23, 32, 45, 64, 92 8, 11, 17, 23, 32, 45, 64, 92
Dimensiones
(L x P x A)
cm 139x 860x 145 194 x117x 153 222x 122x 148 255x 140x 176 139x 860x 145 361x 157x 176 403x 121x 193
Peso neto kg 1000 1800 1750 2900 4000 4200 5600
Modelo antiguo B635A B6050 B6063B BH6070 B6080 BY60100C BY60120
