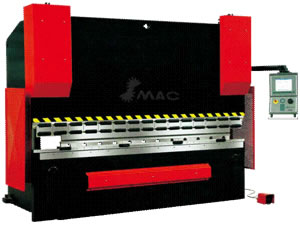

Máquina plegadora de chapas CNC

Máquina plegadora de chapas CNC / dobladora de lamina CNC

Descripción de la máquina plegadora de chapas CNC / dobladora de lamina CNC:
El cuerpo es de acero soldado instalado en un solo paso, los procesos del centro de mecanizado por control numérico BUTLER aseguran alta rigidez y precisión.
Las secciones de troquel son de diferentes longitudes, que pueden combinarse con un cierto ancho para satisfacer las necesidades de procesamiento en piezas especiales

Los sistemas de control numérico son la marca líder en Holanda
La DA65W de Delem, también ofrece la pizarra electrónica más avanzada, estructura modular inteligente, función integrada de PLC, programación automática y simulación de plegado, inspección de choque, diagnóstico a distancia, pantalla color de alta resolución TFT y un menú en chino.
El troquel superior hidráulico de ajuste rápido o automático y el troquel inferior conectado pueden equiparse dependiendo de la exigencia de los clientes para reducir la carga de trabajo y mejorar la productividad.
El sistema hidráulico integrado ayuda a reducir las tuberías de conexión eliminando los goteos de aceite y mejorando la estabilidad del trabajo, el exterior de la máquina plegadora de chapas está cuidadosamente diseñado agregando un gran valor estético.
La bomba de engranajes interior es manufacturada por una famosa compañía alemana, reduce el ruido y prolonga la vida útil de la máquina.

Especificaciones de la máquina plegadora de chapas CNC / dobladora de lamina CNC:

HPC Especi- ficación	Unidades		10011 3/100		10012 4 /100		10013 3/ 150		10014 4/150		10015 3/225
Fuerza	KN	KN	1000	1000	1000	1000	1500	1500	1500	1500	2250	2250
Mesa	mm	in	3100	124	4100	164	3100	124	4100	164	3100	124
Distancia del bastidor	mm	in	2600	104	3600	144	2600	104	3600	144	2600	104
Garganta	mm	in	400	16	400	16	400	16	400	16	400	16
Golpe	mm	in	215	8.6	215	8.6	215	8.6	215	8.6	215	8.6
Alta velocidad	mm /s	in/s	120	4.8	120	4.8	120	4.8	120	4.8	120	4.8
Velocidad de trabajo	mm /s	in/s	10	0.4	10	0.4	9	0.36	9	0.36	9	0.36
Velocidad de retorno	mm /s	in/s	80	3.2	80	3.2	80	3.2	80	3.2	80	3.2
Peso	Kg	lb	8050	17710	8050	17710	9650	21230	13800	30360	14050	30910

HPC Especi- ficación	Unidades		10016 4/225		10017 3/320		10018 4/320		10019 4/440
Fuerza	KN	KN	2250	2250	3200	3200	3200	3200	4000	4000
Mesa	mm	in	4100	164	3100	124	4100	164	4100	164
Distancia del bastidor	mm	in	3600	144	2600	104	3600	144	3600	144
Garganta	mm	in	400	16	400	16	400	16	500	20
Golpe	mm	in	215	8.6	265	10.6	265	10.6	265	10.6
Alta velocidad	mm/s	in/s	120	4.8	120	4.8	120	4.8	100	4
Velocidad de trabajo	mm/s	in/s	9	0.36	9	0.36	9	0.36	8	0.32
Velocidad de retorno	mm/s	in/s	80	3.2	80	3.2	80	3.2	80	3.2
Peso	Kg	lb	17800	39160	19500	42900	23500	51700	26200	57640

El servo sistema eléctrico e hidráulico puede controlar la sincronización de dos cilindros.
Combinado con la cortina óptica de estándar internacional, el control de circuito completamente cerrado se forma con la sincronización de alta precisión de control, de plegado y el posicionamiento repetitivo.

El sistema de control numérico auto compensador de desviación del cilindro ayuda a prevenir deformaciones en el bloque de deslizamiento que afectan la calidad de la pieza y garantizan su buena linealidad y el ángulo de flexión. La compensación es ajustada automáticamente por el sistema de control numérico, conveniente y preciso.

La guía lineal, las bolas y el tornillo de avance son German Bosch Rexroth y los productos BLIS, garantizan la precisión de posicionamiento de la máquina plegadora de chapas.

Especificaciones de la máquina plegadora de chapas CNC / dobladora de lamina CNC:

HPC Especificación	Unidades		10020 6/ 500		10021 5/ 500		10022 5/650		10023 6/650
Fuerza	KN	KN	5000	5000	5000	5000	6500	6500	6500	6500
Mesa	mm	in	6200	248	5000	200	5100	204	7200	288
Distancia del bastidor	mm	in	5100	204	4600	184	4600	184	6100	244
garganta	mm	in	500	20	500	20	500	20	500	20
Golpe	mm	in	365	14.6	365	14.6	365	14.6	365	14.6
Alta velocidad	mm/s	in/s	100	4	100	4	90	3.6	90	3.6
Velocidad de trabajo	mm/s	in/s	8	0.32	8	0.32	8	0.32	8	0.32
Velocidad de retorno	mm/s	in/s	80	3.2	80	3.2	70	2.8	70	2.8
Peso	Kg	lb	47000	103400	42000	92400	50000	110000	50000	110000

HPC Especificación	Unidades		10024 7/650		10025 7/800		10026 6/1000		10027 9/1000
Fuerza	KN	KN	8000	8000	8000	8000	10000	10000	10000	10000
Mesa	mm	in	5100	204	7200	288	6200	248	9200	368
Distancia del bastidor	mm	in	4600	184	6100	244	5100	204	8100	324
garganta	mm	in	500	20	500	20	600	24	600	24
Golpe	mm	in	365	14.6	365	14.6	415	16.6	415	16.6
Alta velocidad	mm/s	in/s	90	3.6	90	3.6	80	3.2	80	3.2
Velocidad de trabajo	mm/s	in/s	8	0.32	8	0.32	8	0.32	8	0.32
Velocidad de retorno	mm/s	in/s	70	2.8	70	2.8	70	2.8	70	2.8
Peso	Kg	lb	63000	138600	85000	187000	102000	224400	150000	330000
