Máquina fresadora de ranuras (15405)

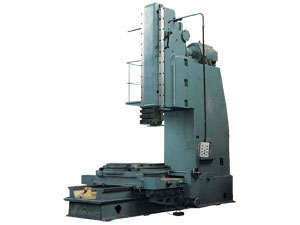

Máquina fresadora de ranuras 15405

Características y Aplicación de la máquina fresadora de ranuras:
La máquina fresadora de ranuras se ha diseñado para el mecanizado de diferentes tipos de piezas grandes o medianas de la maquina. Se utiliza para ranurar varias superficies planas, superficies de forma recta interna y externa, chavetero, etc. La velocidad de ranurado puede ser regulado infinitamente. La maquina esta acompañada con portaherramientas electromagnético automático y una barra de herramientas. El porta herramientas se utiliza para el ranurado exterior y la barra de herramientas se utiliza para el ranurado interior y ranurado del chavetero.

Parte de la maquina de herramienta de potencia eléctrica
Maquinaria
Parte de la herramienta de la maquina
Parte del control de cambio de dirección del dispositivo deslizante

Especificaciones de la máquina fresadora de ranuras:

		15405
MODELO		SL1000
Max. longitud efectiva del golpe del ariete (para ranurado interno)		1000mm
Velocidad de corte		4-30m/min
Velocidad de movimiento de retorno		7-30m/min
Max. peso de la pieza de trabajo para ranurar		4000kg
Potencia total del motor A.C.		35.85kw
Max. fuerza de corte admisible (dentro de la velocidad de desplazamiento del ariete 10-20m/min )		24500N
Diámetro de la mesa		1250mm
Max. tabla cruzada	Longitudinal	1200mm
	Cruzado	1000mm
Distancia de ribete de la cara a la bancada de la cortadora		1120mm
Rango de alimentación	Longitudinal	0.2-5mm/doble carrera
	Cruzado	0.2-5mm/doble carrera
	Circular (a lo largo de 700 circulares)	0.4-10mm/doble carrera
Distancia de la mesa de trabajo a final del transporte		1140mm
Mesa de velocidad transversal rápida, Longitudinal o cruzada		500mm/min
Dimensión global (L x P x A)		4400 x 2835 x 5730mm
Peso total de la maquina (incluido equipo eléctrico)		22000kg
Modelo antiguo		B50100
