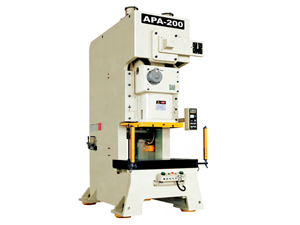

Prensa de punto simple tipo C

Características principales
Con un conveniente diseño del marco de la máquina, el cuerpo de la máquina tiene una carcasa de acero, la cual es tratada por eliminación de tensión, para mejorar la estabilidad, fiabilidad y precisión de la máquina.
Al mantener el centro de transmisión y el centro de la máquina en uniformidad, se garantiza la precisión de impresión.
Con la finalidad de asegurar un funcionamiento refinado y estable, adoptamos el diseño de deslizamiento simétrico de tableros con balanceador.

La precisión del molde es mayor a 0,1 mm, siendo segura, confiable y conveniente.

El cigüeñal, engranajes, y la barra de conexión son resistentes a la oxidación, y tienen un súper rendimiento mecánico y función duradera.
Utiliza el freno de embrague altamente sensitivo y fiable y la válvula doble electromagnética moderna de uso internacional. El protector de sobrecarga puede garantizar la precisión de funcionamiento del cursor, garantizando la detención y funcionamiento seguro de la máquina.

El diseño estructural razonable, favorece la automatización de la producción y reduce los costos, y por consiguiente mejora la eficiencia, reduce la producción de ruido, reduce el consumo de energía y los costos.

Modelo		11353	11354	11355		11356		11357		11358		11359		11360		11361		11362	11363		11364
		APA-15	APA-25A	APA-25		APA-35		APA-45		APA-60		APA-80		APA-110		APA-160		APA-220L	APA-200		APA-260
Modelo		V	V	V	H	V	H	V	H	V	H	V	H	V	H	V	H	V	V	H	V	H
Capacidad	Ton	15	25	25		35		45		60		80		110		160		200	200		260
Tonelaje nominal	mm	1	3.2	3.2	1.6	3.2	1.6	3.2	1.6	4	2	4	2	6	3	6	3	6	6	3	7	3.5
Cambio de velocidad	x.p.m	120-180	60-140	60-140	130-200	40-120	110-180	40-100	110-150	35-90	80-120	35-80	80-120	30-60	60-90	20-50	40-70	20-50	20-50	50-70	20-40	40-50
Velocidad estable	mm	130	110		110		85	75		65		65		50		35		35	35		30
Golpes	mm	60	80	70	30	70	40	80	50	120	60	150	70	180	80	200	90	200	200	110	250	150
Altura del troquel	mm	220	195	195	215	220	235	250	265	310	340	340	380	360	410	460	510	460	460	510	500	550
Ajuste de la corredera	mm	50	50		50	55		60		75		75		80		100		100	110		120
Área de deslizamiento	mm	330 x220 x50	300 x220 x50	300 x220 x50		360 x250 x50		400 x300 x60		500 x360 x70		500 x420 x70		650 x470 x80		700 x550 x90		700 x500 x90	850 x630 x90		950 x700 x100
Área del cabezal	mm	680 x300 x70	680 x300 x65	680 x300 x65		800 x400 x70		850 x440 x80		900 x500 x80		1000 x550 x90		1150 x600 x110		1250 x800 x140		1350 x800 x140	1400 x820 x160		1500 x840 x180
Orificio del vástago	mm	38.1	38.1	38.1		38.1		38.1		50		50		50		65		50	65		65
Motor principal	kw	2.2	3.7	3.7		3.7		5.5		5.5		7.5		11		15		18.5	18		22
Dispositivo de ajuste de la corredera	HP	Manual de operación										Electrical driving
Presión del aire	kg/cm2	6	6	6		6		6		6		6		6		6		6	6		6
Precisión de las prensas		GB(JIS) 1CLASS	GB(JIS) 1CLASS	GB(JIS) 1CLASS		GB(JIS) 1CLASS		GB(JIS) 1CLASS		GB(JIS) 1CLASS		GB(JIS) 1CLASS		GB(JIS) 1CLASS		GB(JIS) 1CLASS		GB(JIS) 1CLASS	GB(JIS) 1CLASS		GB(JIS) 1CLASS
Dimensión de las prensas	mm	1236 X830 X1920	1280 x850 x2200	1280 x850 x2200		1380 x900 x2400		1380 x900 x2400		1600 x1000 x2800		1800 x1180 x2800		1900 x1300 x3200		2300 x1400 x3800		2500 x1500 x3800	2615 x1690 x4075		2780 x1850 x4470
Peso de las prensas	Ton	1.8	2.1	2.1		3		3.8		5.6		6.5		9.6		16		18T	23		32
Capacidad del amortiguador del troquel	Ton					2.3		2.3		3.6		3.6		6.3		10		10	14		14
Golpes	mm					50		50		70		70		80		80		80	100		100
Área efectiva del amortiguador del troquel	mm2					300x230		300x230		450x300		450x310		500x350		650x420		650x420	710x480		810x480
