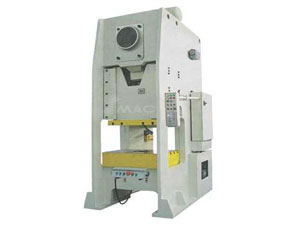

Prensa de mesa fija de marco en D

Prensa de mesa fija de marco en D

Prensa de mesa fija de marco en D

Principales características de la prensa de mesa fija de marco en D:
1. El marco estructural semi-cerrado en de acero soldado permite una alta rigidez y menor deformación que otras prensas abiertas.
2. La prensa tiene guías largas rectangulares de ocho lados, deslizables con movimiento de alta precisión y detalle prolongan la vida útil del troquel.
3. Combinación neumática embrague-freno de fricción, bajo ruido y larga vida útil para garantizar la seguridad y la flexibilidad de acción.
4. La prensa aplica el sistema automático de lubricación con aceite, para garantizar el buen funcionamiento.
5. El dispositivo de protección de sobrecarga hidráulica de la prensa posee una alta sensibilidad y eficacia al momento de detectar sobrecargas, para asegurar la operación confiable y conveniente.
6. El ajuste automático de la altura del troquel se caracteriza por su trabajo eficaz.
7. El sistema PLC de control eléctrico automático permite a varios equipos reprogramados de acuerdo a diferentes necesidades realizar diversas funciones, para asegurar una alta fiabilidad y gran capacidad de adaptación.
8. Parada emergente, avance lento, movimiento simple o continuo.
9. Protector fotoeléctrico, alimentador, colchón de aire y otros accesorios opcionales están disponibles para la prensa sujetos a los requerimientos de nuestros clientes.

Especificaciones de la prensa de mesa fija de marco en D:

Modelo Datos técnicos Ítems PSD -45 PSD -63 PSD -100 PSD -160 PSD -200 PSD -250 PSD -315 PSD -400
Presión nominal kN 450 630 1000 1600 2000 2500 3150 4000
Presión nominal golpe mm 4 4 5 6 7 7 8 8
Deslizamiento de golpe mm 110 120 140 160 180 220 220 250
Golpes S.P.M 60- 100 50 -80 35 -70 35 -55 25 -50 25 -45 25 -35 25 -35
Máxima altura del juego de troqueles mm 280 300 360 460 480 500 550 550
Ajuste de la altura del troquele mm 70 80 90 100 110 120 120 120
Dimensión del vano lateral (Frente –atrás ) mm 470 520 650 670 820 840 860 880
Tamaño de la mesa Izquierda - derecha mm 800 850 1000 1200 1350 1400 1500 1600
Frente - atrás mm 450 500 630 650 800 800 840 860
Espesor mm 80 90 160 165 200 200 200 200
Tamaño del fondo del deslizador Izquierda - derecha mm 500 600 800 880 1000 950 950 1100
Frente - atrás mm 300 350 460 480 570 620 650 720
Agujero para perforación Diámetro mm F50 F50 F60 F70 F70 F70 F75 75
Vástago Profun-
didad
mm 60 60 80 80 80 100 100 100
Potencia del motor variable kW 5.5 7.5 11 15 22 30 37 37
Dimensiones generales Frente -atrás mm 1580 1800 2010 2200 2900 3200 3450 3825
Izquierda -Derecha mm 1020 1245 1440 1530 1600 1700 1720 1905
Altura mm 2650 2870 3080 3540 3950 4250 4050 4310
Peso total kg 4600 6200 11000 16500 22000 25000 31000 36000
Modelo antiguo JY21 -63 JY21 -100 JY21 -160 JY21 -200 JY21 -250 JY21 -315 JY21 -400
