Máquina rectificadora de superficies planas con husillo vertical

Máquina rectificadora de superficies planas con husillo vertical

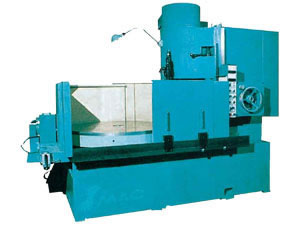

Máquina rectificadora de superficies planas con mesa giratoria y husillo vertical:

Especificaciones de la máquina rectificadora de superficies planas:

17300 17301 17302 17303
Características principales VSG80 VSG100 VSG125 VSG160
(dia) Banco 800 1000 1250 1600
Alcance de atracción del banco electromagnético 80-120N/cm2
Máximo tamaño procesable (dia x alto) 1000 x 400 1000 x 400 1250 x 400 1600 x 250
Tamaño del esmeril (Grueso x ancho x Largo) Wp25 x 80 x 150 Wp35 x 90 x 150
Velocidad de rotación del banco 11:12 11:12 11:12 16
Cambio de distancia del banco 570 570 540 810
Velocidad de cambio del banco 3.7 3.7 3.7 2.5
Potencia del motor de rotación del banco 2.4/1.5 2.4/1.5 2.4/1.5 5.5
Cambio de potencia del motor del banco 1.1 1.1 1.1 3
Velocidad de rotación del eje principal de la muela 740 740 740 585
Velocidad de cambio de la muela móvil 0.15 0.15 0.15 0.09
Potencia del motor de la muela 45 45 45 75
Potencia del motor de elevación de la muela 0.55 0.55 0.55 1.5
Movimiento vertical de la muela 0.4 0.4 0.4 0.32
Movimiento vertical de la muela por diámetro de escala 0.01 0.01 0.01 0.01
Movimiento vertical de la muela por diámetro de dirección 1.0 1.0 1.0 0.7
Potencia del motor de la bomba 0.25 0.25 0.25 0.25
Potencia total de la máquina 50 50 50-65 84
Peso total de la máquina (APPR) 7500 7500 8500 24000
Modelo antiguo M7480 M74100 M74125 M74160
