Máquina rectificadora cilíndrica

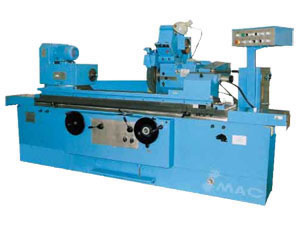

Máquina rectificadora cilíndrica CG32A/UCG32B

Descripción de la máquina rectificadora cilíndrica:
1. Esta máquina rectificadora cilíndrica está diseñada y manufacturada para rectificar superficies externas cilíndricas o cónicas con precisión de IT6 y IT7.
2. Es adecuada para talleres de herramientas, talleres de reparación de maquinaria o talleres de producción de lotes medianos o pequeños.
3. Cuenta con las siguientes características:
a. Mesa de trabajo con movimiento de retorno, muela
b. Avance y regreso rápido, alimentación periódica, manga retráctil del centro de contrapunto, los lubricantes de la mesa de trabajo son todos de control hidráulico, manillar e interruptor en la parte delantera de la máquina haciendo simple su operación.

Accesorios estándar de la máquina rectificadora cilíndrica:
Depósito de refrigerante 1 juego
Herramienta de desmontar la muela 1 juego
Garra móvil 1 juego
Rueda con eje estabilizador 1 juego
Muela abrasiva 1 juego
Cabezal rectificador interno 1 juego
Placa de medición 1 juego
Rueda con correa 1 juego
Cuña paralela 16.19.20 juegos
Depósito de aceite 1 juego
Luneta de tipo abierto (Sólo para x 2000. 3000) 2 juegos

Accesorios opcionales de la máquina rectificadora cilíndrica:
Muela radial 1 juego
Medio centro 1 juego, muela de acabado1 juego, posicionador 1 juego
Puesto equilibrante de muela 1 juego
Cabezal rectificador interno 1 juego

Especificaciones de la máquina rectificadora cilíndrica:

ESPECIFICACIONES TECNICAS					CG32A/UCG32B
Rectificado	Cilíndrico externo	Con luneta	Min	mm	15
			Max	mm	150
		Sin luneta	Min	mm	15
			Max	mm	320
	Cilíndrico interior	Con luneta	Min	mm	16
			Max	mm	125
		Sin luneta	Min	mm	16
			Max	mm	125
Máxima longitud rectificable	Cilíndrico externo		mm		500, 750, 1000, 1500
	Cilíndrico interior		mm		125
Máximo peso por pieza			kg		150
Distancia entre los centros			mm		500, 750, 1000, 1500
Altura del centro			mm		180
Centro del punto			Morse		M4
Centro del contrapunto			Morse		M4
Movimiento de la manga de contrapunto			mm		30
Mínimo avance manual			mm		0.0025
Auto-alimentación periódica			mm		Yes
Máximo ángulo de giro Mesa de trabajo superior	En la dirección de las agujas del reloj				3°
	Contra la dirección de las agujas del reloj				9°, 7°, 7°, 6°
Muela abrasiva			Max	mm	400 x 50 x 203
			Min	mm	300 x 50 x 203
Velocidad de la muela			m/s		28-35
Velocidad del husillo			r/min		1870-1990
Máximo movimiento deslizable de rectificación. (Incluye la retroalimentación hidráulica)			mm		270
Retroalimentación rápida, cantidad de muela			mm		50
La rueda de esmeril gira en torno al ángulo de					+30°
Tamaño de la muela en el cabezal de la rectificadora interna.			Max	mm	80 x 32 x 20
			Min	mm	15 x 16 x 5
Potencia total de los motores			kw		7.475
Dimensiones generales (Largo x ancho x alto)			mm		(2249, 2718, 3238, 4269) x 1760 x 1545
Tamaño de la caja de embalaje			mm		(3450, 3450, 3530, 4340) x 2000 x 1960
Peso neto			kg		3500, 3800, 4000, 4700
Peso bruto			kg		4000, 4300, 4600, 5500
PRECISIÓN DEL TRABAJO
La uniformidad de diámetro en la sección longitudinal
A. Redondez (mm)			Redondez		Cilíndrico
Máximo largo rectificable (mm)			a (mm)		b (mm)
500, 750			0.0015		0.0015
1000, 1500			0.0025		0.008
precisión de rectificación circular externa en el mandril (mm)
A. Redondez			mm		0.0025
La precisión de la superficie interna de la pieza rectificada en el mandril
A. Redondez			mm		0.0025
Cilíndrico			mm		0.01
Rugosidad			m		Ra0.2
Modelo antiguo					ME1332A/ME1432B
