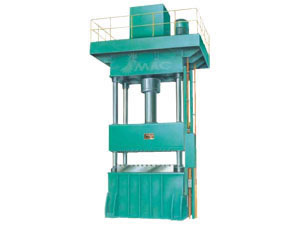

Prensa hidráulica de doble acción

Prensa hidráulica de doble acción

Aplicaciones de la prensa hidráulica de doble acción:
1. Esta prensa hidráulica es apta para todo tipo de procesos, para doblado, estampado, embutido, conformado, etc.
2. La prensa hidráulica está disponible por encargo en el tipo de cuatro columnas o de estructura lateral recta, ambos tipos están calculados por el método de elementos finitos.
3. El tipo de cuatro columnas cuenta con una disposición compacta y de alta relación calidad-precio, la prensa hidráulica de estructura lateral recta es de alta rigidez y precisión, también con buen rendimiento a cargas excéntricas.
4. Las válvulas de cartucho integrado equipadas en el sistema de control hidráulico, cuentan con una alta fiabilidad y durabilidad. Las fugas de aceite se evitan por medio de tuberías adecuadas y un diseño de mínimo impacto hidráulico.
5. Instalación eléctrica compacta, controlada por la unidad PLC importada, se caracteriza por su sensibilidad, confiabilidad, flexibilidad y fácil mantenimiento esto debido a su sistema de control regulado.
6. Tres modos de funcionamiento están disponibles para esta prensa hidráulica: Ajuste, círculo dos-manos/sencillo y auto continua.
(Equipado con un robot) para las operaciones.
7. Diversas acciones, tales como preajuste de formación de golpes o presión predeterminada del proceso de formación, acciones de amortiguación como el descanso o la expulsión se pueden seleccionar en el panel de control.

Especificaciones de la prensa hidráulica de doble acción:

Modelo			11701	11702	11708	11712	11716	11717	11718	11719
Ítem		Unid- ades	YAN27 -63	YAN27 -100	YAN27 -200	YAN27 -315	YAN27 -500(1)	YAN27 -500(2)	YAN27 -630	YAN27 -1000
Fuerza nominal		KN	630	1000	2000	3150	5000	5000	6300	10000
Fuerza de retorno		KN	180	260	480	630	1000	1000	1250	1250
Fuerza de amortiguación		KN	200	300	600	1250	1600	1600	2500	3000
Máxima presión del líquido		MPa	25	25	25	25	25	25	25	25
Golpe	Desliz- amiento	mm	450	700	710	800	900	900	1000	1400
	Amorti- guación	mm	180	300	250	300	350	300	400	350
Máxima Luz		mm	900	1000	1120	1250	1500	1500	1600	2300
Velocidad de desli- zamiento	Descenso	mm/s	120	150	100	100	140	100	100	100
	Trabajo	mm/s	11 -15	20	6- 15	6- 12	5- 15	8	6- 14	13
	Regreso	mm/s	130	80	80	60	70	90	65	60
Dimen- siones de la mesa	Izquierda -derecha	mm	560	720	1000	1250	1400	2200	2600	2500
	Adelante -atrás	mm	500	580	900	1120	1400	1400	1750	2000
Dimen- siones del amorti- guador	Izquierda -derecha	mm	310	470	800	900	1100	1700	1950	2000
	Adelante -atrás	mm	300	430	630	800	1100	900	1200	1500
Altura de la mesa sobre el suelo		mm	750	750	500	600	500	500	500	0
Potencia total		KW	11	11	22	22	45	45	45	90
Peso total		Kg	4200	6500	14200	18000	29500	41000	77000	102000
Dimen- siones generales	Izquierda -derecha	mm	1420	1960	2698	3018	4120	4750	5222	5800
	Adelante -atrás	mm	1265	1620	2530	2530	3600	3800	3785	6050
	Altura sobre el suelo	mm	2698	3250	4110	4560	5545	5545	5970	8098
	Profu- ndidad debajo del piso	mm		300	800	1000	1200	1000	1400	2400
