Máquina fresadora de ranuras (15403)

Máquina fresadora de ranuras (15403)

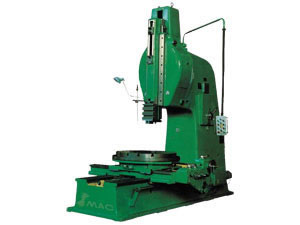

Máquina fresadora de ranuras 15403, 15404

Características de la máquina fresadora de ranuras:
Esta máquina fresadora de ranuras es adecuada para la planificación vertical de superficies activas de partes y muescas, etc.
La máquina funciona sin problemas debido a que adopta un mecanismo de doble engranaje. La maquina opera con facilidad porque el movimiento de la mesa de trabajo es impulsado por motor eléctrico.
Tiene una bomba para la lubricación y refrigeración de la herramienta de corte y la pieza de trabajo.

Especificaciones de la máquina fresadora de ranuras:

Modelo Especificaciones 15403 15404
SL500 SL630
Max. longitud de ranurado 500mm 630mm
Diámetro de la mesa 1000mm 1120mm
Curso transversal de la mesa de trabajo 660mm 800mm
Curso longitudinal de la mesa de trabajo 1000mm 1100mm
Max. peso de la pieza de trabajo 2000kg 2000kg
Distancia entre la superficie de portaherramientas y el frente de la columna 1000mm 1120mm
Rango de ajuste del ariete 430mm -
Distancia entre la mesa de trabajo y la cara inferior de la diapositiva 740mm 800mm
Inclinación de la cabeza del ariete (sentido izquierdo o derecho) +100deg +100deg
Numero de golpes de ariete (per min.) 9, 12.5, 18, 25, 36, 50 8, 12, 20, 30
Alimentación Longitudinal y transversal de la mesa de trabajo (mm. per golpe de ariete) 0.1, 0.2, 0.3, 0.4, 0.6, 1.2mm 0.1, 0.2, 0.32, 0.54, 0.8, 1.3mm
Rotación de alimentación de la mesa de trabajo (min per golpe de ariete) 3', 6', 9', 12', 18', 36' dr/per 3', 6', 9'36", 16'12", 24',29' dr/per
Max. fuerza de corte 1600N 2000N
Motor de avance rápido 1.5kw 1440r.p.m 1.5kw 1440r.p.m
Motor principal 7.5kw 1440r.p.m 10kw 1440r.p.m
Motor de la bomba de refrigeración 0.125kw 2800r.p.m 0.125kw 2800r.p.m
Peso neto de la máquina (aprox.) 10.3t 11t
Dimensiones (L x P x A) 3480 x 2085 x 3307mm 3580 x 2390 x 3660mm
Modelo antiguo B5050A BA5063
