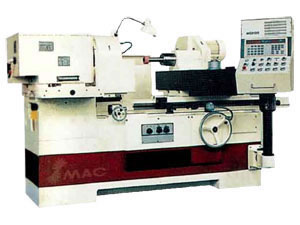

Máquina rectificadora cilíndrica interna

Máquina rectificadora cilíndrica interna

Máquina rectificadora cilíndrica interna

Características de la máquina rectificadora cilíndrica interna:
1. La alimentación y la compensación de herramienta son dos sistemas independientes de modo que no es necesario reajustar la máquina después de cambiar una muela nueva.
2. El sistema de alimentación es capaz de realizar el ciclo de rectificación sistemático para controlar el tamaño final de la pieza de trabajo.
3. Un dispositivo de salto está instalado en estas maquinas rectificadoras por lo tanto, no es necesario restablecer manualmente las máquinas después de ser ajustadas. La mesa de trabajo es impulsada por el sistema de hidráulico. La velocidad se puede ajustar sin escalonamientos.
4. La alimentación de la muela puede llevarse a cabo de forma manual o hidráulica.
5. La mesa de trabajo está equipada con un dispositivo micro-axial de movimiento para rectificar los extremos con el husillo rectificador interno.
6. Un convertidor de tiristores está incluido por cada variación de velocidad del husillo.
7. Hay una superficie mecanizada en la cama para la instalación de lunetas cuando se rectifican piezas largas. La máquina rectificadora cilíndrica interna esta equipada con un aditamento rectificador de acabado. La máquina está provista de un husillo rectificador de 18000r/min.
8. La capacidad de rectificado puede llegar a piezas tan pequeñas como 20mm de diámetro interno.

Características de la máquina rectificadora cilíndrica interna:

Modelo diámetro a ser rectificado (mm) Máxima profu-
ndidad recti-
ficable (mm)
Exactitud de Trabajo (μm) Poten-
cia total (kw)
Peso (kg) Observa-
ciones
Modelo antiguo
redo-
ndez
Cilín-
drico
Rugo-
sidad (Ra)
17401 IG5A 3-50 80 3 3 0.63 7.39 1200 M215A
17402 IGD5A 3-50 80 3 3 0.63 8.14 1300 MD215A
17403 IGK5 3-50 80 1 2 0.4 6.5 2500 CNC MK215
17404 IG10C 6-100 150 3 5 0.63 4.14 1600 M2110C
17405 IGK10 15-100 125 3 3 0.63 7.5 4000 CNC MK2110
17406 IGD10A 10-100 125 1 3 0.16 7.5 3500 alta precisión MGD2110A
17407 IG20A 50-200 200 3 8 0.63 8.6 3400 M2120A
17408 IGD20A 50-200 200 3 8 0.63 8.89 3500 MD2120A
17409 IGK20 50-200 200 3 5 0.63 8.5 3300 CNC MK2120
17410 IGG20 50-200 200 1.2 3 0.16 9 3500 alta precisión MG2120
17411 IG50A 150-500 450 5 8 0.63 8.92 4500 M250A
17412 IG32C 20-320 280 15 15 1.25 11.47 6500 M2532C
17413 IGK10 30-100 80 2 3 0.4 10 5000 CNC MK2710
17414 IG009A 45-160 750 20 8/200 0.8 6 6000 WX-009A
17415 IG031A 35-135 80 0.8 6.7 2500 WX-031A
17416 IG034A 155-250 50 10 20 0.8 4.5 6500 WX-034A
17417 IG42A 6 20 0.8 2 0.16 6.3 3000 WX-42A
17418 IG065 40-120 115-230 0.4 10 6500 WX-065
