Máquina afiladora de herramientas universal

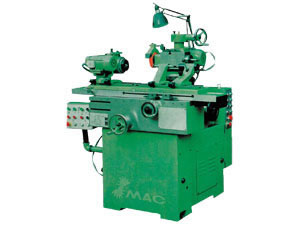

Máquina afiladora de herramientas universal 14001
Descripción de la máquina afiladora de herramientas universal:
Las máquinas afiladoras de esta serie son especialmente aptas para el afilado de herramientas HSS, de carburo de tungsteno y otros materiales, también para las superficies cilíndricas, la ranuras y el perfiles rectificados. Mediante el uso de aditamentos anexos, que amplían enormemente el rango de acción de las máquinas y puede resolver los problemas individuales de manufactura. Como la rectificación de varias placas, para herramientas, cortadores esféricos, brocas y conos escariadores, etc.
La serie de maquinas afiladoras con configuración de dos dimensiones (excepto TGA25B), el cabezal gira con doble dirección, y se alimenta con un agujero cónico ISO-50. Mesa de trabajo se apoya en una guía de bolas precargadas y puede ser impulsada manual o hidráulicamente.
Accesorios opcionales de la máquina afiladora de herramientas universal:
Máquina de rectificar las fresas 1 juego
Muela y aparato indicador de corte 1 juego
Taladro rectificador anexo 1 juego
Mandril circular magnético 1 juego
Extractor de polvo 1 juego
Husillo extendido de la muela 1 juego
Husillo centro cilíndrico 1 pieza
Indicador digital longitudinal de la mesa de trabajo 1 juego
Muela de conexión para los cortadores especiales 1 juego
Cabezal rectificador universal 1 juego
Placas divisoras 5 piezas
Muela Universal 1 juego
Mandril de tres mordazas 1 juego
Mandril rectangular universal magnético 1 juego
Equipo de rectificación en red 1 juego
Mandril de pinza con resorte 14 piezas
Mesa de trabajo de micro-mecanismo de alimentación 1 juego
Muela de doble fin 1 juego
Muela de precisión 1 juego
Especificaciones de la máquina afiladora de herramientas universal:
Modelo Especificación | Unidades | 14001 | 14002 | 14003 | 14004 | 14005 |
TGA25 TGA25B | TGY25 | TGA25B | TGYA25B | TG25A | ||
Distancia entre los centros de contrapunto Izquierdo y la derecho | mm | 650 | 650 | |||
Máximo diámetro de la pieza | mm | 250 | 250 | |||
Altura de los centros | mm | 130 | 125 | |||
Máxima longitud rectificado cilíndrico | mm | 270 | 270 | |||
Avance manual de la mesa de trabajo | mm | 400 | 500 | |||
Rango de giro de la mesa a ambos lados | ±45° | ±60° | ||||
Avance hidráulico de la mesa de trabajo | 400mm | 400mm | ||||
Avance Vertical/transversal | mm | 230/250 | 230/250 | |||
Máxima./Mínima la distancia entre la mesa y husillo de rectificado | mm | 298/48 | 50/280 | |||
Alcance horizontal giratorio de la muela | 360° | 360° | ||||
Máxima./Mínima inclinación del husillo rectificador | +15°(excluye MA6025B) | +15° | ||||
Velocidad del husillo rectificador | rpm | 2700,4000,5500 | 3000 | |||
Potencia total | kw | 3.15KW | 1.43 | |||
Dimensiones generales | mm | 1340x1320x1320 | 1480x1102x1215 | |||
Peso bruto / peso neto | kg | 1100 | 1150 | 1150 | 1250 | 1000 |
Linealidad | mm | 0.005 | 0.003 | 0.005 | ||
Rugosidad | um | 0.63 | 0.32 | 0.63 | ||
Modelo antiguo | MA6025 MA6025B | MYA6025 | MGA6025B | MGYA6025B | MQ6025A |
-
- Máquina rectificadora multi-uso
Muela de rectificado interior 1 juego Muela de rectificado exterior con husillo 1pieza Cabezal de corte 1 juego
Mandrisl de tres mordazas1 juego Reemplazo multi direccional 1 juego Centro 1 pieza...
