Máquina afiladora de herramientas universal

Máquina afiladora de herramientas universal 14109

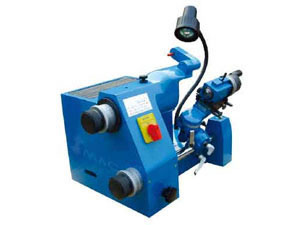

1. Modelo MCG-20A
La máquina afiladora universal MY-20A es un tipo de máquina diseñada para fresas de un solo filo puede ser usada para afilar y rectificar todas las formas usuales de fresas.

Especificaciones de la máquina afiladora universal:

		14109
Nombre		MCG-20A
Muela	Diámetro	100mm
	Espesor	50mm
	Diámetro del agujero	20mm
Velocidad del husillo		5200rpm
Capacidad del collar		3-16mm
Curso longitudinal del cabezal		140mm
Ajuste fino del avance longitudinal del cabezal		18mm
Espacio libre de la muela		6mm
Ángulo del cono		0-180°
Ángulo negativo del cono		0-52°
Ángulo de desbastado		0-44°
Motor	Potencia	0.30kw
	Velocidad	2810rpm
	Voltaje de una fase	220V/110V
	frecuencia	50Hz
Peso bruto (kg)		60kg
Dimensiones de embalaje (cm)		48 x 39 x 36.5cm
Accesorios Estándar	Accesorios Estándar	1
	Correa de transmisión	1
	herramienta	1
	Muela de diamante 320#, 600#, 1200#	1
	Punta de diamante 0.5 quilates	1
	recolección (3.175,4,6mm)	3
	Lámpara	1
	Lupa	1
Modelo antiguo		MY-20A

2. Modelo MCG-30A/U2(14110)
Para rectificado HSS, grabado y corte de carburo así como para fresas de uno o múltiples filos, formas radiales, conos de ángulo negativo, fresas cónicas y muchas otras.

El cabezal de índice universal cuenta con 24 posiciones de modo que se puede obtener cualquier ángulo particular, La rotación libre de 3600 o 100 esta permitida para rectificar fresas de acabado, buriles, brocas, herramientas para tornos simplemente debe remplazar el cabezal sin ninguna configuración compleja.

Datos técnicos de la máquina afiladora universal:
Máxima capacidad del collar 25mm
Máximo cuadrante de rectificación 100mm
Ángulo del cono 0°-180°
Ángulo desbastado 0°-45° Ángulo negativo 0°-26°
Husillo de rectificado 5200r.p.m
Copa de la muela 100x50x20mm
Voltaje del motor 110V 240V/60Hz
Peso neto 45kg
Dimensiones de la máquina. 45 x 40 x 35cm
Dimensiones del embalaje 55 x 45 x 47cm

Accesorios estándar de la máquina afiladora universal:
Muela de diamante 1pieza
Uña de la muela (Montada)1 pieza
Muela abrasiva PA80#(Ф20)1 pieza
R8 collar4.6.8.10.12 5pcs
Correa de transmisión 1 pieza, Pasador de bloqueo 1 pieza
Lámpara 1 pieza, Herramientas 1juego
Dedo de alineado 1 pieza
Información de funcionamiento 1juego

3. Modelo MCG-40A(14112)
Para trabajos de alta precisión y una mejor eficiencia, que es conveniente para afilar cuchillas mucho mejor que a mano. La afiladora universal MCG-40A está especialmente diseñada para este propósito
Aparte de la rectificación de superficie puede también afilar distintos tipos de fresas en cualquier forma que usted desee darles.
Altamente eficiente, segura y fácil de maniobrar seguramente resolverá todos sus problemas en lo que a afilado de herramientas se refiere, incrementando aspa la productividad de su industria

Datos técnicos de la máquina afiladora universal:
1. Diámetro máximo sostenido 18mm mínimo 1.5mm
2. Rango de rectificación de cualquier ángulo
3. Potencia del motor impulsor 220V/3\280V
4. Velocidad del husillo 5600r.p.m
5. Diámetro de la muela 100mm
6. Dimensiones generales 380x400x330(mm) 40kg

Accesorios estándar de la máquina afiladora universal:
Muela de diamante1 pieza
Lupa (5x) 1 pieza
Collar 3 piezas
Herramientas 1juego
Lámpara 1 pieza
Correa de transmisión 1 pieza
Información de funcionamiento 1juego
