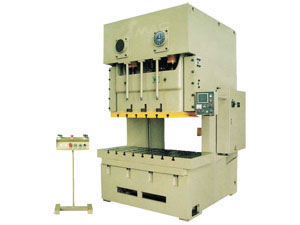

Prensa de dos puntos Tipo C

Prensa de dos puntos Tipo C

Prensa de dos puntos Tipo C

Principales características de la prensa de dos puntos:
1. La serie J25 Prensa de dos puntos de tipo abierta.
2. La prensa se puede emplear para la perforación y el dibujo de poca profundidad en placas de gran tamaño.
3. También la prensa puede ser equipada con troqueles multi-fases u otros troqueles transfer para procesamiento de piezas y componentes de estructuras complejas.
4. Marco en acero soldado de alta rigidez y poca deformación.
5. Combinación neumática embrague-freno de fricción, bajo ruido y larga vida útil para garantizar la seguridad y la flexibilidad de acción.
6. El engranaje principal inmerso en un tanque de aceite cerrado, funciona suavemente produciendo muy poco ruido.
7. Guías largas rectangulares de seis lados, deslizables con movimiento de alta precisión y detalle prolongan la vida útil del troquel.
8. El dispositivo de protección de sobrecarga hidráulica (importado), se encargará de controlar cualquier posible sobrecarga, cuidando los troqueles y evitando daños serios a la prensa.
9. Ajuste eléctrico a la altura del troquel.
10. La velocidad de golpe variable, cumple los requisitos los requisitos para el procesamiento de diferentes partes y componentes, la interfase hombre – máquina (PLC) y el codificador son controlados por un sistema eléctrico que garantiza la seguridad y la flexibilidad.
11. Protector fotoeléctrico, alimentador, colchón de aire y otros accesorios opcionales están disponibles para la prensa sujetos a los requerimientos de nuestros clientes.
12. Sistema automático de lubricación con grasa, también está disponible.

Especificaciones de la prensa de dos puntos:

Modelo / Datos técnicos / Ítems 11301 11302 11303 11304 11305 11305 -1
PTC -80B PTC -110B PTC -160B PTC -200B PTC -250B PTC -315B
L S L S L S L S L S L S
Presión nominal kN 800 1100 1600 2000 2500 3150
Presión nominal golpe mm 4.5 2.5 5 3 6 3 7 4 7 4 8 5
Deslizamiento de golpe mm 160 90 180 110 200 130 230 150 250 180 250 180
Golpes Variable S.P.M 40 -75 50 -90 35 -65 45 -80 30 -50 35 -65 25 -45 30 -55 20 -40 30 -50 20 -35 25 -45
Simple S.P.M 70 - 60 - 45 - 40 - 35 - 30 -
Máxima altura del juego de troqueles mm 380 350 380 350 450 400 500 450 550 450 550 450
Ajuste de la altura del troquele mm 80 90 100 110 120 120
Distancia entre los montantes mm 1310 1450 1630 1900 2130 2130
Tamaño de la mesa Izquierda - derecha mm 1650 1880 2040 2420 2700 2700
Frente - atrás mm 600 680 760 840 920 920
Espesor mm 150 160 170 180 200 200
Tamaño del fondo del deslizador Izquierda - derecha mm 1200 1360 1500 1850 2100 2100
Frente - atrás mm 460 520 580 650 700 700
Potencia del motor principal kw 11 15 22 22 30 37
Dimensiones generales Frente - atrás mm 2145 2230 2535 2720 2940 2980
Izquierda - derecha mm 2210 2415 2415 3055 3250 3250
Altura mm 2290 3150 3360 3820 4365 4455
Peso total kg 15000 16000 21000 32000 45000 48000
Modelo antiguo J25 -80B J25 -110B J25 -160B J25 -200B J25 -250B J25 -315B
