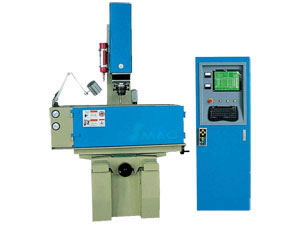

Máquina de electroerosión EDM

Máquina de electroerosión EDM

Características de la máquina de electroerosión:
1. Circuito fijo con gran superficie de trabajo
2. Pasos de procesos automatizados
3. Protección para la acumulación de carbono

Especificaciones de la máquina de electroerosión:

	16001	16002	16003	16004	16005	16006	16007	16008	16009
Tipo	EDM 300	EDM 320	EDM 430	EDM 450	EDM 550	EDM 650	EDM 1060	EDM 1260	EDM 2180
Dimensión de la mesa de trabajo	500 x 250	600 x 300	700 x 400	500 x 250	900 x 500	500 x 250	1250 x 800	1250 x 800	2500 x 1200
Desplazamiento (eje X)	300	300	400	450	550	650	1000	1200	2100
Desplazamiento (eje Y)	200	250	300	350	450	550	500	600	800
Desplazamiento (eje Z)	220	160 +200	220 +200	220 +200	220 +300	280 +350	550	550	600
Dimensión del tanque de aceite	830 x520 x315	900 x570 x345	1140 x645 x360	1440 x670 x500	1440 x860 x500	1750 x1080 x600	2000 x1300 x700	2000 x1300 x700	3500 x1800 x700
Distancia del eje Z a la mesa de Trabajo	500	530	630	670	870	890	1100	1100	1200
Máximo de carga del eje Z	50kg	50kg	70kg	90kg	120kg	200kg	300kg	300kg	350kg
Máximo de carga en la mesa de trabajo	350kg	450kg	1000kg	1200kg	1550kg	2000kg	4500kg	4500kg	6000kg

	ZG-30	ZG-60	ZG-100	ZG-200	ZGK-50	ZGK-50C
Potencia	2.5KVA	4.8KVA	7.5KVA	14KVA	4.0KVA	4.5KVA
Máxima corriente de Salida	30A	60A	100A	200A	50A	50A
Máxima eficiencia de trabajo	≥250mm3 /min	≥500mm3 /min	≥1200mm3 /min	≥2500mm3 /min	≥400mm3 /min	≥400mm3 /min
Mínima disipación del electrodo	＜0.2%	＜0.2%	＜0.2%	＜0.2%	＜0.2%	＜0.2%
Mejor precisión	Ra≤0.4µm	Ra≤0.4µm	Ra≤0.4µm	Ra≤0.4µm	Ra≤0.4µm	Ra≤0.4µm
Interfaz	LED Digital	LED Digital	LED Digital	LED Digital	LED Por Control Numérico	CRT Por Control Numérico
