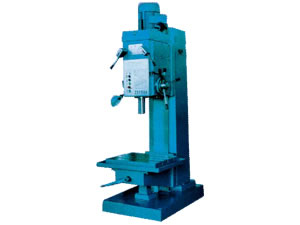

Maquina taladradora vertical

Maquina taladradora vertical

Maquina taladradora vertical
(Taladro vertical)

Especificaciones de la máquina taladradora vertical:

Modelo 15001 15002 15003 15004 15005 15006
Especificaciones Unidades UDM25 UDM32 UDM40 UDM50 UDM63 UDM80
Max. diámetro de taladrado (<=50kg/mm2) mm 25 32 40 50 63 80
Max. resistencia de avance N 9000 10000 16000 16000 16000 16000
Max. torque del eje principal N.m 160 250 350 400 400 400
Max. motor kw 2.2 2.2 (3) 3 3 3 3
Cono Morse del husillo principal Morse No.3 No.4 No.4 No.5 No.5 No.6
Distancia del centro del eje a la guía de la superficie mm 280 280 335 335 335 335
Viaje de la caja del eje principal mm 210 210 200 200 250 200
Trazos del husillo principal mm 200 200 250 250 250 250
Pasos del husillo principal mm 9 12 12 12 9 12
Velocidad del husillo rev/mm 50-2000 45-2000 31.5-1400 40-1800 37.5-600 37.5-600
Alimentación del husillo mm/rev 0.056-1.8 0.056-1.5 0.056-1.8 0.056-1.5 0.09-1.6 0.09-1.6
Distancia entre el final del eje a la mesa de banco mm <710 <710 <750 <750 <800 (1250) <800 (1250)
Trazos de la tabla mm 300 300 300 300 300 300
Tamaño de la mesa mm 400 x 550 400 x 550 480 x 560 480 x 550 550 x 650 550 x 650
Bomba de refrigeración kw 0.09 0.09 0.09 0.09 0.09 0.09
Capacidad de la bomba de refrigeración L/min 25 25 25 25 25 25
Tamaño total mm 110 x 80 x 233 110 x 80 x 233 120 x 80 x 255 120 x 80 x 255 110 x 98 x 280 120 x 98 x 280
Peso neto kg 960 1000 1300 1350 2500 2500
Modelo antiguo Z5125A Z5132A Z5140A Z5150A Z5163A ZQ5180
