Línea de producción automática de ductos III

Línea de producción automática de ductos III

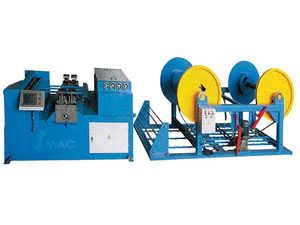

Descripción de la línea de producción automática de ductos III:
La línea III consta de una estructura metálica de alimentación, un rodillo nivelador de acanalado, troqueladora y punzonadora hidráulica, cizalla y dobladora hidráulica. El sistema de control eléctrico utiliza un ordenador con servomotor de circuito cerrado para aumentar la precisión y la fiabilidad de la línea.
La velocidad máxima de trabajo es de 10m/min. La tolerancia de longitud es de +0.5mm. La tolerancia de la línea diagonal es de 0,8 mm
La capacidad de la línea alcanzará una producción de 1000m2 de ducto cuadrado.

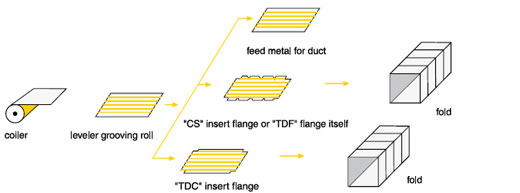

Flujo de trabajo de la línea de producción automática de ductos III:
Bobina - Alimentador de metal – Rodillo nivelador de acanalado:
1. punzonado Corte--plegado—corte de metal para TDF;
2. plegado-- corte de metal de alimentación para inserción de brida;
3. corte de metal de alimentación para ductos.

Nota:
A: El tamaño del metal debe ser apto para ser utilizado con una máquina de corte por plasma.
B: 1. El punzonado de muesca "C" o "S" de inserción de cuña, puede ser utilizado con la máquina de insertar cuña "C" y reborde "S".
2. Diferentes métodos de conexión pueden ser utilizados con la máquina de rebordes TDF y las máquinas de conexión TDF.
3. Es capaz de perforar todo tipo de muescas en ángulo, de rebordes de acero y en forma de "Z". También puede formar en "└ "," " y " □ ", y ser utilizada con una máquina de conexión para producir un conjunto completo de ductos.
C: Es capaz de perforar muescas TDC y presionar para formar brida de inserción y producir ductos de forma " □ "; puede ser utilizada con una máquina de conexión y de inserción de bridas para producir un conjunto completo de ductos. Se puede utilizar con el sistema de plasma.

Equipos básicos de la línea de producción automática de ductos III:
A: Cuatro estructuras eléctricas de alimentación de metal
B: Una máquina de rodillo nivelador de acanalado
C: Cuatro troqueladoras hidráulicas
D: Cizalla y plegadora hidráulica
E: Ordenador industrial y software específico
