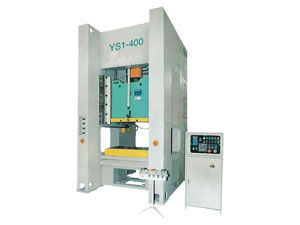

Prensa de punto simple Tipo H

Prensa de punto simple Tipo H

Principales características de la prensa de punto simple:
1. La estructura en chapa de acero soldada al cuerpo principal y sus cuatro mástiles garantizan la alta resistencia de la prensa.
2. El embrague de fricción en seco y el embrague de tipo húmedo opcional para JM31-160-400 son importados.
3. La prensa se equipa con el dispositivo de protección de sobrecarga hidráulica.
4. Bomba neumática y anillo de cierre importados.
5. Bloque deslizador en chapa de acero soldado.
6. Guías de precisión largas de cuatro esquinas y ocho lados.
7. Troquel de ajuste eléctrico con pantalla digital.
8. Cilindro de balance elevador, anillo de cierre importado.
9. Válvulas electromagnéticas dobles, importados de Japón.
10. Las tres piezas interconectadas para la fuente de aire son importadas del extranjero.
PLC de marcas internacionales de renombre.
11. Botones importados, indicadores, contactos de CA, interruptores de aire y otros dispositivos de control importados del extranjero.
12. Sistema de lubricación automática con aceite fino.
13. Golpe de deslizamiento graduable es opcional.

Especificaciones de la prensa de punto simple:

Modelo / Datos técnicos / Ítems		PSH -80	PSH -125	PSH -160	PSH -200	PSH -250	PSH -315	PSH -400	PSH -500	PSH -630
Presión nominal	kN	800	1250	1600	2000	2500	3150	4000	5000	6300
Presión nominal golpe	mm	4	5	6	6	7	8	8	10	13
Deslizamiento de golpe	mm	120	140	160	180	220	250	250	250	280
Golpes	S.P.M	50 -80	45 -60	35 -55	30 -50	30 -45	25 -40	25 -35	20 -30	15 -20
Ajuste de la altura del troquele	mm	80	90	100	110	110	120	120	120	120
Máxima altura del juego de troqueles	mm	400	400	460	480	550	550	550	550	550
Tamaño del fondo del deslizador	mm	450 x 700	600 x 900	600 x 1000	650 x 1100	700 x 1200	750 x 1300	800 x 1300	800 x 1400	1200 x 1400
Distancia entre los montantes	mm	750	1000	1140	1240	1340	1440	1440	1440	1800
Anillo abierto entre montantes Izquierda derecha	mm	500	630	650	800	900	900	1000	1000	1000
Tamaño de la mesa	mm	500 x 750	630 x 1000	650 x 1100	800 x 1200	900 x 1300	900 x 1400	1000 x 1400	1000 x 1500	1300 x 1700
Espesor de la mesa	mm	90	150	180	200	200	200	220	220	220
Tamaño de apertura en la mesa	mm	120 x 500	160 x 600	160 x 600	160 x 600	160 x 600	160 x 600	160 x 600	160 x 600	160 x 600
Orificio por pulgada de vástago	mm	50 x 60	60 x 80	70 x 80	70 x 80	70 x 80	70 x 80	70 x 80	70 x 100	70 x 100
Potencia de motor principal	KW	7.5	15	15	22	30	37	37	45	75
Dimensiones generales	cm	180 x 130 x 280	230 x 165 x 285	230 x 220 x 330	230 x 220 x 330	284 x 204 x 440	310 x 201 x 450	320 x 228 x 470	330 x 235 x 490	380 x 280 x 510
Peso	ton	7	12	16	20	23	34	40	51	66
Modelo antiguo		YS1 -80	YS1 -125	YS1 -160	YS1 -200	YS1 -250	YS1 -315	YS1 -400	YS1 -500	YS1 -630
