SJR Machinery (Shanghai FTZ) Limited.

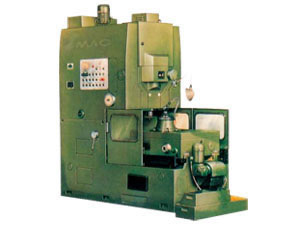

Máquina talladora de engranajes

Máquina talladora de engranajes

Máquina talladora de engranajes

Especificaciones de la máquina talladora de engranajes:

Modelo Especificación Unidaes 15713 15714 15715
Y5132 YP5150A YMP5150A
mm 320 400 500 900
Módulo de engranaje a ser cortado, máximo mm 6 8
Máximo. anchura de la cara de los engranaje a cortar: Externo mm 70 125
Máximo. duración del golpe del husillo de corte mm 84 140
Rango de golpes por minuto del husillo de corte strokes/ min 160-800 100-600
Rango de avances rotativos por golpe (with Φ75mm cutter) mm 0.2-0.46 0.15-0.6
Motor principal Potencia kw 3.5 4
velocidad, rpm 71 1430
Dimensiones generales(Largo x ancho x alto) mm 2370 x 1670 x 2440 2070 x 1260 x 2210
Peso neto, aprox. kg 6500 6000

Modelo Especificación Unidades 15707 15708 15709 15710 15711
Y4216 YW4232 YW4232 YW4232C YD4250
Distancia entre líneas céntrica mm 160 320 320 500
Módulo de la pieza a cortar mm 4 8 6 8
Ancho de la pieza a cortar mm 60 40 32 60
Cortador: dímetro mm 240 240 270 240
Diámetro de agujero de corte mm 63.5 63, 50 63.5 63.5
Distancia entre líneas céntrica mm 170 275 270 350
de la pieza a cortar mm 98 115 125 150
Máxima. distancia entre los centros mm 400 500 400 500
Ángulo de giro del cabezal de corte mm 80 90 100 100
Máxima. longitud del avance de la mesa de trabajo 30 30 30 30
Velocidad del husillo r/min 59, 742, 91, 114, 179, 225, 286, 347 55-270/8 pasos 80-250/6 pasos
Velocidad de avance axial mm/min 200-300 12-300, 8-190/15 pasos Sin pasos
Potencia del motor principal kw 2.2 3 2.2
r/min 1420 1380 900
Dimensiones generales (Largo x ancho x alto) mm 1600 x 2115 x 1600 1550 x 1720 x 2200 1160x1500x2165 139x1600x2325
Peso neto, aprox. T 2 4.8 3 4
