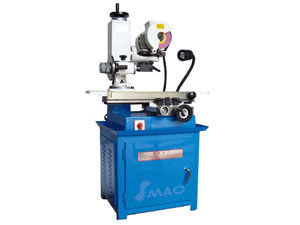

Máquina afiladora de herramientas universal

Máquina afiladora de herramientas universal 14180

Descripción de la máquina afiladora de herramientas universal:
La máquina afiladora de herramientas puede ser utilizada para afilar y rectificar diversas fresas, incluyendo ranuradoras, fresas de acabado, fresas R, fresas cilíndricas, fresas laterales o frontales, herramientas de torneo R, roscadoras, grabadores, troqueles para papel, etc.
El apoyo del cabezal de rectificado está hecho de un soporte de doble rotación, que puede girar en planos horizontales y verticales, y ajustar la muela en 3 dimensiones.
Dado que la cabeza puede girar 360 ° en el plano horizontal, la muela puede cambiar rápidamente.

Especificaciones de la máquina afiladora de herramientas universal:

	14180
Modelo	UCG-50A
Diámetro máximo de la pieza de trabajo	270mm
Longitud máxima de la pieza (entre los centros)	270mm
Altura de centros sobre la mesa	137mm
desplazamiento longitudinal de la mesa	300mm
Desplazamiento transversal de la mesa	190mm
Avance vertical de la muela	150mm
Giro del cabezal en el plano horizontal	±45°
Inclinación del eje de la muela	±45°
Velocidades del husillo de la muela	2800rpm
Voltaje	110V/220V/380V
Potencia total	375W
Dimensiones generales	680 x 560 x 790mm
Peso bruto / Peso neto	160kg
Modelo antiguo	MY-50A

Accesorios estándar de la máquina afiladora de herramientas universal:

NO	Nombre	Spec	cantidad,	Funciones
1	Marco principal	50A	1PCS	Marco principal
2	Muela abrasiva	50B	1PCS	Instalado del equipo principal
3	Herramienta Universal rectificadora	50C	1PCS	Configuración básica. Para escariadores, fresadoras, fresas laterales, fresas laterales y frontales
4	Herramienta de torneado	50C	1PCS	Configuración básica. Equipado en 50H, que puede ser utilizado para rectificar herramientas de torneado comunes, herramientas de torneado CNC, herramientas de torneado de desbaste, herramientas de torneado para corte de ranuras finas, instrumentos de planificación, y herramientas de torneado de varios ángulos.
5	Eje cónico		3PCS	Uno de ellos puede ser instalado en 50H
6	Herramientas		1 juego	Llave de tuercas, llave inglesa

Accesorios opcionales de la máquina afiladora de herramientas universal:

7	rectificadora cortadora de acabado	50D	PCS	Para rectificar los filos de buriles, fresas, cuchillas, fresas de acabado o laterales
8	Afilador Universal tipo R	50E	PCS	Para rectificar y afilar, fresas de acabado, fresas R, fresas cilíndricas, fresas laterales o frontales, herramientas de torneo R y varias fresas cónicas
9	La cizalla universal –Remplaza – Rectificado libre	50F	PCS	Brocas, Brocas de paso, filos de buriles, barras redondas se puede hacer una cámara de retroceso
10	Juego de herramientas de la máquina	50H	PCS	Puede servir de apoyo.
