Máquina rectificadora cilíndrica

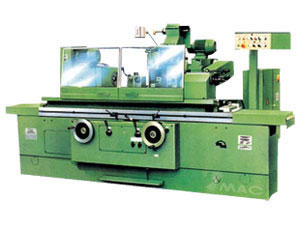

Máquina rectificadora cilíndrica CG40/UCG40

Descripción de la máquina rectificadora cilíndrica:
La máquina rectificadora cilíndrica está construida para rectificar diámetros internos y externos en piezas cónicas o cilíndricas con precisión de IT6 o IT5.
La mesa de trabajo puede ser accionado hidráulicamente a una velocidad infinitamente variable o manualmente. La alimentación de la muela se realiza por medio del mecanismo hidráulico de incremento o por el volante de entrada.
El avance y regreso rápido, el movimiento de la caña del contrapunto, la lubricación del deslizadero y los tornillos son controlados por el sistema hidráulico.

Accesorios estándar de la máquina rectificadora cilíndrica:
Llave para desmontar la muela 1 juego
Depósito de refrigerante 1 juego
Muela abrasiva 1 juego
Rueda con correa 1 juego
Rueda con eje estabilizador 1 juego
Placa de medición 1 juego
Garra móvil 1 juego
Cuña de nivelación 11,13 cojinetes

Accesorios opcionales de la máquina rectificadora cilíndrica:
Muela radial 1 juego
Muela de acabado1 juego
Posicionador 1 juego
Unidad de rueda equilibrante 1juego

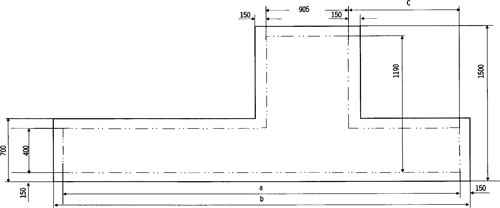

Instalación

Tamaño especificación	a	b	c
1000	2900	3200	624
1500	3950	4250	1149

La profundidad de la instalación, depende principalmente de las propiedades del suelo, pero no debe ser inferior a 400mm.

Especificaciones de la máquina rectificadora cilíndrica:

ESPECIFICACIONES TECNICAS	Unidades	CG40	UCG40
Diámetro de rectificación	mm	15- 400
Máxima longitud rectificable	mm	1000, 1500
Máximo peso por pieza	kg	150
Tamaño de la muela	mm	500 x 50 x 203
Potencia total de los motores	kw	8.975
Dimensiones generales de la máquina (Largo x ancho x alto)	mm	(3238, 4269) x 1760 x 1545
Dimensión de la caja de embalaje (Largo x ancho x alto)	mm	3530 x 1950 x 1960, 4470 x 2000 x 2010
Peso total de la máquina	kg	4300, 5000
Peso Bruto	kg	4800, 5500
PRECISIÓN DEL TRABAJO
Redondez	mm	0.0025
Cilíndrico	mm	0.008
Rugosidad de la superficie	m	Ra0.32
Modelo antiguo		M1340	M1440
