Máquina rectificadora cilíndrica

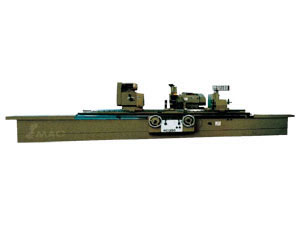

Máquina rectificadora cilíndrica CG50B/UCG50B

Descripción de la máquina rectificadora cilíndrica:
Esta máquina rectificadora cilíndrica puede rectificar superficies exteriores tanto cónicas como cilíndricas y además agujerear con una precisión de IT6 y IT5.
El movimiento longitudinal de la muela abrasiva puede ser llevado a cabo manual o hidráulicamente.
El avance y regreso rápido de la muela abrasiva, el regreso del centro de contrapunto, la lubricación del deslizadero de la mesa de trabajo, la alimentación del tornillo de avance etc. son controladas hidráulicamente.

Accesorios estándar de la máquina rectificadora cilíndrica:
Rugosidad de la superficie 1 juego
Depósito de refrigerante 1 juego
Muela abrasiva1 juego
Rueda con correa 1 juego
Rueda con eje estabilizador 1 juego
Placa de medición 1 juego
Garra móvil 1 juego
Cuña de nivelación 1 juego

Accesorios opcionales de la máquina rectificadora cilíndrica:
Muela radial 1 juego
Unidad de rueda equilibrante 1juego

Especificaciones de la máquina rectificadora cilíndrica:

ESPECIFICACIONES TECNICAS				CG50B/UCG50B
Especificaciones (mm)	Tamaño del paquete (mm)			Peso neto (kg)	Peso bruto (kg)
	L	W	H
500x 1500	5650	2400	2120	8000	9500
500x 2000	5650	2400	2120	9000	10500
500x 3000	7500	2400	2120	11000	13000
Diámetro rectificable	Con luneta	mm		Max	200
		mm		Min	30
	Sin luneta	mm		Max	500
		mm		Min	30
Máximo peso por pieza de trabajo		kg		1000
Altura del centro		mm		270
Distancia entre los centros		mm		1500	(ME1350 x 1500)
		mm		2000	(ME1350 x 2000)
		mm		3000	(ME1350 x 3000)
Máximo avance longitudinal de la mesa de trabajo		mm		1600	(ME1350 x 1500)
		mm		2090	(ME1350 x 2000)
		mm		3090	(ME1350 x 3000)
Porta Muelas	Velocidad de la muela	m/s		35
	Velocidad del husillo	r/min		892
	Aproximación y regreso rápido	mm		100
	Máximo movimiento	mm		410
Muela abrasiva	Max	mm		750 x 75 x 305
	Min	mm		535 x 75 x 305
Centro del punto	Morse			M6
Centro del contrapunto	Morse			M6
Motor del punto	kW			15
Potencia total de los motores	kW			19.85
GENERAL FEATURE
Movimiento de la manga de contrapunto	70	Min. manual		0.0025
Auto-alimentación periódica	Sí	Muela abrasiva y de compensación		Manual
PRECISIÓN DE TRABAJO
Redondez	mm			0.0025
Uniformidad de diámetro en la sección longitudinal	mm			0.008
Rugosidad	m			Ra0.2
Modelo antiguo				ME1350/ME1450
