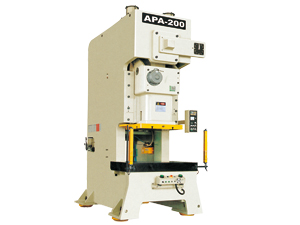

Estación hidráulica con alta precisión tipo C

Estación hidráulica con alta precisión tipo C

Con un diseño de estructura de la máquina de alta rigidez, el cuerpo de la máquina está soldado con láminas de acero de alta calidad y tratada por eliminación de tensión, mejora la estabilidad y confiabilidad de la máquina.
Mantiene el centro de transmisión y el centro de la máquina de forma uniforme, garantiza la precisión del proceso.
Para garantizar un funcionamiento estable de la máquina, adopta un diseño simétrico con dos tableros deslizantes con balanceador.
El engranaje de cigüeñal conectado a la varilla es endurecido por oxidación y triturado, teniendo un rendimiento mecánico muy completo y función duradera.
La precisión del ajuste de molde es de hasta 0.1mm, seguro, confiable y conveniente.
Usa un embrague / freno de alta sensibilidad confiables y válvula electromagnética doble actualizada internacional, el protector de sobrecarga puede garantizar la precisión del funcionamiento y detenimiento y una producción segura para la máquina.
El diseño estructural razonable es ideal para una producción automatizada y reduce costos, mejora la eficiencia.
Principio de diseño avanzado, bajo ruido, bajo consumo, bajo costo, ahorro de energía.

Nombre		Uni- dad	APA-	APA-25A	APA -25		APA -35		APA -45		APA -60
Modelo			Tipo V	Tipo V	Tipo V	Tipo H	Tipo V	Tipo H	Tipo V	Tipo H	Tipo V	Tipo H
Capacidad		Ton	15	25	25		35		45
Punto nominal de tonelaje		mm	1	3.2	3.2	1.6	3.2	1.6	3.2	1.6
Cantidad de recorridos por minuto	Cambio de vel- ocidad	s.p .m	120- 180	60- 140	60- 140	130- 200	40- 120	110- 180	40- 100	100- 150
	Veloci- dad es- table	s.p .m	130	110		110		85	75
Recorrido		mm	60	80	70	30	70	40	80	50
Altura de troquelado		mm	200	195	195	215	220	235	250	265
Ajuste de despla- zamiento		mm m	50	50	50		55		60
Área de desplaza- miento		mm	300 x220 x50	300 x220 x50	300 x220 x50		360 x250 x50		400 x300 x60
Área de refuerzo		mm	680 x300 x70	680 x300 x65	680 x300 x70		800 x400 x70		850 x440 x80
Orificio del vás- tago		mm	Φ38.1	Φ38.1	Φ38.1		Φ38.1		Φ38.1
Motor principal		kw	2.2	3.7	3.7		3.7		5.5
Dispositivo de ajuste de despl- azamiento		HP	Opera- ción manual Impulso eléctrico
Presión de aire		kg/ cm	6
Precisión de prensas			GB(JIS)1 class
Dimens- iones de pensas		mm	1236 x830 x1920	1280 x850 x2200	1280 x850 x2200
Pesos de prensas		Ton	1.8	2.1	2.1
Capacidad de amort- iguación de troquel		Ton	-	-	-
Recorrido		mm	-	-	-
Área efectiva de amortig- uación del troquel		mm 2	-	-	-
