Torno mecánico

Torno mecánico

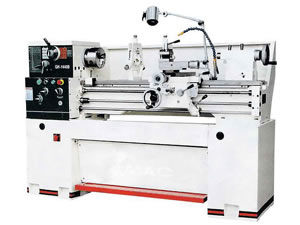

Torno mecánico, máquina de torneado mecánico Serie 22607, 22608

Características del torno mecánico, máquina de torneado mecánico:
1. Base de precisión y formas de cama endurecidos
2. 16 velocidades orientadas al cabezal
3. 3HP (2.4kW) motor trifásico
4. Freno de pie dando un frenado rápido
5. Botón de parada de emergencia equipado en la parte frontal del cabezal
6. Botón de desplazamiento para facilitar el preciso engranaje y ejes
7. Abertura tipo freidora para remover trozos fácilmente
8. Interruptor de seguridad adicional apagara la maquina automáticamente para cambiar de marcha la banda de corte

Especificaciones del torno mecánico, máquina de torneado mecánico:

Modelo 22607 22608
Capacidad General GH-1340B GH-1440B
Capacidad General Máximo diámetro de giro sobre bancada mm F330 (13") F356 (14")
Max. Giro sobre diapositiva mm F195 (7-5/8") F220 (8-5/8")
Máximo diámetro de giro en vacío mm F475 (19") F506 (20")
Ancho de la bancada mm 206(8-1/8")
Max. Longitud de la pieza de trabajo (2 centros) mm 1000/750 (40"/30")
Eje principal Diámetro Cónico del eje M.T. No.5
Diámetro del agujero del eje mm F38 (1-1/2")
Número de velocidades del eje 16, 2 rangos
Rango de velocidades del eje 45-1800 RPM
Nariz del eje D1-4
Enhilación & Alimentación Hilos de paso métrico mm 0.40-7.0 (37tipos
Hilos de valor TPI 4-112 (40 tipos)
Gama de canales longitudinales mm 0.043-0.653 (0.0012"-0.0294"rev)
Gama de fuentes transversales mm 0.015-0.220 (0.003"-0.01"rev)
Rosca Principal Diámetro del eje mm Ф22 (7/8")
Tiro de hilación de la rosa principal mm 4 (8T.P.I.)
Contrapunto Viajes de la caña del contrapunto mm 120 (4-3/4"
Diámetro de la caña del contrapunto mm Ф45 (1-25/32")
Agujero cónico del contrapunto M.T.No.3
Potencia Potencia del motor principal 1.5/2.4 (3HP)
Potencia del motor de refrigeración por bombeo kW 0.04 (0.055HP)
Dimensiones (L x P x A) mm 1570 x 740 x 1240 (30") 1820 x 740 x 1240 (40")
Tamaño del paquete de torno (L x P x A) mm 1670 x 760 x 1485 (30") 1920 x 760 x 1485 (40")
Peso neto kg 700 (1540 1bs) 750 (1650 1bs)
Peso bruto kg 820 (1810 1bs) 880 (1950 1bs)
