Máquina fresadora de torreta

Máquina fresadora de torreta TM6323A

Accesorios estandar de la máquina fresadora de torreta:
Barra de tracción;
Herramientas y Caja de herramientas;
Bomba de aceite con mango;
Caja eléctrica;
Lámpara de trabajo

Accesorios opcionales de la máquina fresadora de torreta:

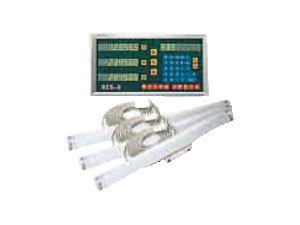

DRO ES-8 (950x400x400)
Tornillo de banco
Kits de sujeción universal
Plato recolector de aceite
NT30. NT40 plato de mordazas
R8 Porta pinza
Unidad de alimentación de energia
Gabinete convergente
Sistema de refrigeración

Especificaciones de la máquina fresadora de torreta:

		13112	13112-1	13113-1	13113-1	13113-2	13113-5
Modelo		TM6323A	TM6323B	TM6325	TM6325A	TM6323B	TMU6325
Tamaño de la mesa		230x1067(9"x42")		254x1270 (10"x50")			250x1270 (10"x50")
		230x1246(9"x49")		254x1370 (10"x54")
Recorrido largo		650		850			770
		840		950
Recorrido transversal		305		420	400		420
Recorrido vertical		400		420			400
No. y tamaño de la ranura T		3 x 16
Recorrido del puente		312		470
Distancia de la nariz del husillo a la mesa de superficie		0-415		0-405
Agujero conico del husillo		(Estándar): R8 (Opcional): ISO 30/ISO 40
Recorrido del husillo		127
Velocidad del husillo		(Estándar): (grado de cambio) 50Hz 65-4500 60Hz: 80-5440
		(opcional): (variable) 65-4500					(opcional): (variable) 65-3750
		Autoalimentacion de la pluma		(tres pasos): 0.04(0.0015"/0.08(0.003")/0.15(0.006") mm/revolucion
Motor del husillo		2.25Kw/3HP
Cabezal giratorio		90°
Inclinacion del cabezal		45°	45°	45°	45°	45°	45°
Dimensión del paquete	Un fresador por estuche	1400x1476x2030		1516x1550x2080

		13113-3	13113-4	13114	13114-1	13116	13116-1	13117
Modelo		TM6325C	TM6325D	TM6330	TM6330A	TM6333	TM6333A	TM1150AB
Tamaño de la mesa		254x1270 (10"x50")		305x1370 (12"x54")		330x1370 (13"x54")		280x1270 (11"x50")
		254x1370 (10"x54")		305x1500 (12"x60")		330x1500 (13"x54")
Recorrido largo		850		870		840		781 (31")
		950		1000		1000
Recorrido transversal		420		380		368		405(16")
Recorrido vertical		420		430		450		405(16")
No. y tamaño de la ranura T		3 x 16
Recorrido del puente		470		500
Distancia de la nariz del husillo a la mesa de superficie		0-405		0-350		0-450
Agujero conico del husillo		(Estándar): ISo 40						V:ISO40
								H:ISO40
Recorrido del husillo		127
Velocidad del husillo		(Estándar): (grado de cambio) 50Hz 65-4500 60Hz: 80-5440						50Hz 60-4200
		(opcional): (variable) 65-3750						65-4660
								16steps
Autoalimentacion de la pluma		(tres pasos): 0.04(0.0015"/0.08(0.003")/0.15(0.006") mm/revolucion
Motor del husillo		2.25Kw/5HP		2.25Kw/5HP				2.25Kw /5HP
Cabezal giratorio		90°
Inclinacion del cabezal		FIX	45°	45°	FIX	45°	FIX
Dime- nsión del paquete	Un fresador por estuche	1516 x1550 x2080		1566 x1650 x2080		1800 x2016 x2180		170 x170 x210
	Dos fresadores por estuche	1650 x1790 x2170		1720 x1800 x2175		1800 x2200 x2180		182 x185 x250
	Tres fresadores por estuche	1650x2285x2235
Peso (kg)		1590	1590	1700	1750	2300	2350	1600
Modelo antiguo		X6325C	X6325D	X6330	X6330A	X6333	X6333A	X1150AB
