Máquina fresadora vertical de consola

Máquina fresadora vertical de consola (VM5032A)

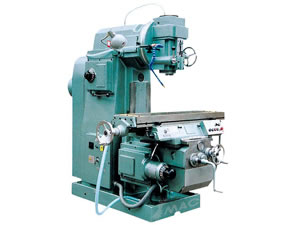

Máquina fresadora vertical de consola VM5032A

Características y aplicación de la máquina fresadora vertical de consola:
La máquina fresadora vertical de Consola es adecuada para el fresado plano, superficies inclinadas, ángulo de superficies, ranuras mediante el empleo de cortadores de disco, angular, cortadores, fresa de forma, fresas de superficies de metal. Cuando se monta con el índice, la máquina será capaz de realizar operaciones de fresado de engranajes, de corte, ranura hélice, levas y de cola. El cabezal de fresado vertical se puede girar en ±45°. La pluma del husillo se puede mover verticalmente. El movimiento longitudinal, transversal y vertical de la tabla pueden ser accionados ambos manualmente y la potencia se puede variar rápidamente. La mesa de trabajo y la deslizadera tienen molde de calidad endurecidos que aseguran alta exactitud.

Especificaciones de la máquina fresadora vertical de consola:

  13107 13107-1
Modelo   VM5032A VM5032 x 16
Tamaño de la mesa mm 320 x 1320 360 x 1600
Ranuras en T (N x A x D) mm 3 x 18 x 80 3 x 18 x 80
Recorrido longitudinal X mm 800/780 1020/1000
Recorrido transversal Y mm 300/780 300/280
Recorrido vertical Z mm 410/400 410/400
Etapas de velocidad de alimentación   18 18
Rangos de velocidad de alimentación: Longitudinal X mm/min 15-750 15-750
Transversal Y mm/min 15-750 15-750
Vertical Z mm/min 5.7-280 5.7-280
Rangos de alimentación rápida: Longitudinal X mm/min 2250 2250
Transversal Y mm/min 2250 2250
Vertical Z mm/min 844 844
Pivote del cabezal de fresado vertical   ±45° ±45°
Recorrido de pluma mm 75 75
Distancia desde el centro del husillo a la columna mm 380 380
Min. distancia desde el extreme del husillo a la tabla mm 60 60
Agujero cónico del husillo   50% 7:24 7:24 50#
Diámetro del portafresas   Ø32 Ø50 Ø32 Ø50
Etapas de velocidad del husillo   18 18
Rangos de velocidad del husillo r/min 30-1500 30-1500
Potencia del motor principal kw 7.5 7.5
Potencia del motor de avance kw 1.5 1.5
Potencia de la bomba de refrigeración kw 0.12 0.12
Tamaño total mm 2030 x 1707 x 2096 2030 x 1707 x 2096
Tamaño de la caja de embalaje mm 2240 x 1790 x 2320 2240 x 2180 x 2320
Peso neto Kg 3200 3250
Modelo antiguo   X5032A X5032 x 16
