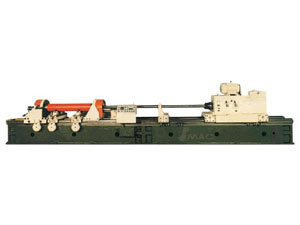

Máquina rectificadora de profundidad

Máquina rectificadora de profundidad

Aplicación de la máquina rectificadora de profundidad:
1. Esta máquina rectificadora de profundidad es un equipo especial utilizado para afilar piezas cilíndricas profundas tales como diversos cilindros de aceite hidráulico, pistones etc. La exactitud de diámetro de las piezas mecanizadas puede ser de hasta IT7 y la rugosidad de la superficie Ra0.2-0.4m. también puede reparar y mantener la forma cónica y elíptica de las piezas mecanizadas o ser de ayuda en rectificados parciales.
2. La unidad de control con auto-sincronización del ciclo se utiliza en este equipo durante el movimiento alternativo de rectificado con el fin de asegurar la exactitud de los agujeros mecanizados y disminuir la intensidad del trabajo.
3. Las palas de arena y las piezas siempre mantienen la presión constante durante el rectificado. La máquina se caracteriza por su alto rendimiento y gran fuerza de corte. Puede realizar rectificados en bruto y bruñido de piezas cilíndricas en general y de gran profundidad. Se puede realizar directamente y con alta eficiencia el perfeccionamiento de superficies, la elaboración de tubos de acero en frío. El procesamiento de tubos profundos tradicional se ha simplificado mediante el uso de esta máquina.
4. La productividad se incrementa considerablemente, el material de las piezas puede ser hierro fundido o cualquier tipo de acero, incluidas las piezas de amortiguación.
5. Sistema de refrigeración de esta máquina rectificadora de profundidad adopta el método de filtrado en tres pasos a fin de asegurar la limpieza de refrigerante. Esta máquina es controlada por un centro de funcionamiento eléctrico siendo fácil, seguro y fiable en su operación.
6. Se puede utilizar no sólo en la rectificación de los productos en masa, sino también en piezas de pequeños lotes. Es un equipo perfecto para maquinar partes con agujero profundos.

Especificaciones de la máquina rectificadora de profundidad:

ESPECIFICACIÓN	17603	17604
	2M2125	2M2135
Rango de diámetro rectificable	40-250mm	80-350mm
Máxima profundidad	12000mm	12000mm
Rango de diámetro de las pieza de sujeción	50-350mm	100-420mm
Centro de altura	350mm	350mm
Rango de velocidades del husillo del cabezal	25-400rpm	15-240rpm
Velocidad de movimiento alternativo de la caja de bruñido	5-25m/min	5-25m/min
Velocidad de la pieza de trabajo (constante)	-	10r/min
El flujo de pistón hidráulico	100L/min	100L/min
Máxima presión de trabajo del sistema hidráulico de pistón	5MPa	6.3MPa
Flujo del cabezal del sistema expansible	12.5L/min	12.5L/min
Máxima presión del cabezal del sistema expansible	6MPa	6MPa
Volumen del sistema hidráulico	200L	560L
Flujo de la bomba de refrigerante	100L/min	200L/min
Volumen de depósito de refrigerante	950L	1200L
Capacidad de refrigeración	-	12000kcaph
Potencia del motor de bruñido	11kw	15kw
Potencia del motor de la pieza giratoria	-	4kw
Potencia del motor de sistema alternativo	11kw	11kw
Potencia del motor del cabezal expansible	1.1kw	1.5kw
Potencia del motor de la bomba de refrigeración	0.25kw	0.45kw
Potencia del motor del conjunto de refrigeración	-	3.7kw
