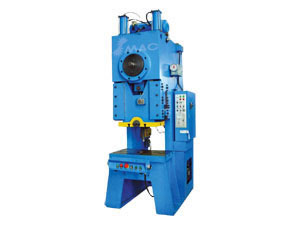

Prensa con ajuste de golpe lateral Tipo C

Prensa con ajuste de golpe lateral Tipo C

Principales características de la prensa con ajuste de golpe lateral:
1. El marco en acero soldado de alta rigidez y poca deformación garantiza la capacidad de soportar cargas pesadas. Golpe ajustable del deslizador de 8 velocidades para articular el proceso de golpe por varios troqueles.
2. La prensa tiene guías largas rectangulares de ocho lados, deslizables con movimiento de alta precisión y detalle prolongan la vida útil del troquel.
3. Combinación de secado neumático y fricción freno-embrague, bajo ruido y larga vida útil para garantizar la seguridad y la flexibilidad de acción.
4. Sistema automático de lubricación con aceite fino, para garantizar el buen funcionamiento de la prensa.
5. El dispositivo de protección de sobrecarga hidráulica posee una alta sensibilidad y eficacia al momento de detectar sobrecargas, para asegurar la operación confiable y conveniente.
6. El ajuste automático de la altura del troquel se caracteriza por su trabajo eficaz (excepto 25T).
7. El sistema PLC de control eléctrico automático permite a varios equipos reprogramados de acuerdo a diferentes necesidades realizar diversas funciones, para asegurar una alta fiabilidad y gran capacidad de adaptación de la prensa.
8. Parada emergente, avance lento, movimiento simple o continuo.
9. Protector fotoeléctrico, alimentador, colchón de aire y otros accesorios opcionales están disponibles para la prensa sujetos a los requerimientos de nuestros clientes.

La tabla de datos del golpe lateral ajustable
Unidades: mm

	PSCS -16	PSCS -25A	PSCS -45A	PSCS -63A	PSCS -100A /125	PSCS -160A	PSCS -200	PSCS -250
1	8.3	10.4	11.5	12.5	14.6	16.5	18.7	22.9
2	24.7	30.9	34	37.1	43.3	49.5	55.6	68
3	40	50	55	60	70	80	90	110
4	53.5	67	73.7	80.4	93.8	107.2	120.6	147.4
5	64.7	80.9	89	97	113.3	129.4	145.6	178
6	73	91.3	100.4	109.6	127.8	146	164.3	200.9
7	78	97.8	107.6	117.4	136.9	156.5	176	215
8	80	100	110	120	140	160	180	220
Modelo antiguo	JL21 -16	JL21 -25A	JL21 -45A	JL21 -63A	JL21 -100A/125	JL21 -160A	JL21 -200	JL21 -250

Especificaciones de la prensa con ajuste de golpe lateral:

Especificaciones / Modelo / Ítems			11201	11202	11203	11204	11205	11205-1
			PSCS -16	PSCS -25A	PSCS -45A	PSCS -63A	PSCS -100A	PSCS -125
Presión nominal		kN	160	250	450	630	1000	1250
Presión nominal golpe		mm	3	3	4	4	5	5
Deslizamiento de golpe		mm	8.3 -80	10.5 -100	11.5 -110	12.5 -120	14.6 -140	15 -140
Golpes		S.P.M	85 -140	70 -120	60 -100	50 -80	45 -65	42 -60
Máxima altura del juego de troqueles		mm	220	250	290	300	360	400
Ajuste de la altura del troquele		mm	50	50	70	80	90	90
Profundidad de garganta		mm	170	185	235	260	320	320
Distancia entre los montantes		mm	360	440	510	570	570	600
Tamaño de la mesa	Izquierda - derecha	mm	600	700	800	850	1000	1100
	Frente - atrás	mm	320	350	450	500	630	630
	Espesor	mm	60	70	80	90	125	150
Tamaño de la abertura en la mesa	Diámetro	mm	110	110	110	125	125	140
Tamaño del fondo del deslizador	Izquierda - derecha	mm	400	460	500	600	700	700
	Frente - atrás	mm	240	270	300	350	400	400
Agujero para vástago perforador	Diámetro	mm	30	40	50	50	60	60
	Profundidad	mm	50	60	60	60	80	80
Potencia del motor de una velocidad		kw	2.2	2.2	5.5	5.5	7.5	11
Potencia del motor variable		kw	2.2	3	5.5	7.5	11	15
Dimensiones generales	Frente -atrás	mm	1050	1260	1330	1550	1760	1860
	Izquierda -Derecha	mm	780	980	1000	1145	1320	1400
	Altura	mm	2100	2300	2650	2870	3080	3150
Peso total		kg	2500	3000	4200	6200	9200	10500
Modelo antiguo			JL21 -16	JL21 -25A	JL21 -45A	JL21 -63A	JL21 -100A	JL21 -125

Especificaciones / Modelo / Ítems			11206	11207	11208	11209	11210
			PSCS-160A	PSCS-200	PSCS-250	PSCS-315	PSCS-400
Presión nominal		kN	1600	2000	2500	3150	4000
Presión nominal golpe		mm	6	7	8	8	8
Deslizamiento de golpe		mm	16.5-160	18.7-180	21-220	250	250
Golpes		S.P.M	35-55	30-50	30-45	25-40	25-35
Máxima altura del juego de troqueles		mm	460	480	500	550	550
Ajuste de la altura del troquele		mm	100	100	120	120	120
Profundidad de garganta		mm	330	410	410	480	480
Distancia entre los montantes		mm	690	690	820	840	1000
Tamaño de la mesa	Izquierda - derecha	mm	1200	1350	1400	1700	1850
	Frente - atrás	mm	650	800	800	940	940
	Espesor	mm	180	200	200	200	200
Tamaño de la abertura en la mesa	Diámetro	mm	160	180	180	250	250
Tamaño del fondo del deslizador	Izquierda - derecha	mm	760	900	950	1300	1300
	Frente - atrás	mm	450	570	620	720	720
Agujero para vástago perforador	Diámetro	mm	70	70	70	75	75
	Profundidad	mm	80	80	100	100	100
Potencia del motor de una velocidad		kw	11	15	22	30	37
Potencia del motor variable		kw	15	22	30	37	37
Dimensiones generales	Frente -atrás	mm	1900	2650	2900	3500	3900
	Izquierda -Derecha	mm	1410	1500	1600	2250	2250
	Altura	mm	3550	3950	4150	4250	4310
Peso total		kg	14300	21000	25000	34700	43000
Modelo antiguo			JL21-160A	JL21-200	JH21-250	JL21-315	JL21-400
