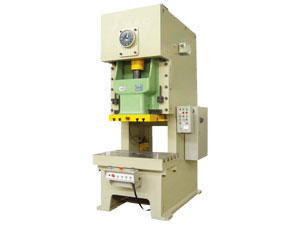

Prensa de punto simple Tipo C

Prensa de punto simple Tipo C

Principales características de la prensa de punto simple:
1. Marco de acero soldado con alta rigidez y poca deformación.
2. La prensa tiene guías largas rectangulares de seis lados, deslizables con movimiento de alta precisión y detalle prolongan la vida útil del troquel.
3. Combinación neumática embrague-freno de fricción en seco, bajo ruido, larga vida útil para garantizar la seguridad y la flexibilidad de acción.
4. El dispositivo de protección de sobrecarga hidráulica posee una alta sensibilidad y eficacia al momento de detectar sobrecargas, para asegurar la operación confiable y conveniente.
5. Sistema automático de lubricación con grasa, para garantizar el buen funcionamiento de la prensa.
6. El sistema PLC de control eléctrico automático permite a diversos equipos reprogramados de acuerdo a diferentes necesidades realizar diversas funciones, para asegurar una alta fiabilidad y gran capacidad de adaptación.
7. Parada emergente, avance lento, movimiento simple o continuo. Protector fotoeléctrico, salida de alimentador de eje central, colchón de aire y otros accesorios opcionales están disponibles para la prensa sujetos a los requerimientos de nuestros clientes.

Especificaciones de la prensa de punto simple:

Modelo / Datos técnicos / Ítems			11100		11101		11102		11103		11104		11105
			PSC -25		PSC -45		PSC -60		PSC -80		PSC -110		PSC -125
			L	S	L	S	L	S	L	S	L	S	L	S
Presión nominal		kN	250		450		600		800		1100		1250
Presión nominal golpe		mm	2.8		3.2		4		4.5		5		5
Deslizamiento de golpe		mm	80	50	100	70	120	80	140	90	160	100	160	100
Golpes	Variable	S.P.M	70 -100	80 -130	60 -90	70 -110	50 -80	60 -100	40 -75	50 -90	35 -70	45 -80	35 -65	45 -80
	Sencillo	S.P.M	90	110	80	100	70	90	60	80	60	80	55	70
Máxima altura del juego de troqueles		mm	250	265	270	285	300	320	320	345	350	380	370	400
Ajuste de la altura del troquele		mm	50		60		70		80		90		90
Profundidad de garganta		mm	210		225		270		290		350		370
Distancia entre los montantes		mm	450		500		560		590		680		710
Tamaño de la mesa	Izquierda -Derecha	mm	700		810		870		1000		1090		1120
	Frente -atrás	mm	400		440		520		560		680		720
	Espesor	mm	85		110		130		130		160		160
Tamaño de la abertura en la mesa	Diámetro	mm	100		150		150		150		160		160
Tamaño del fondo del deslizador	Izquierda -Derecha	mm	360		410		480		560		620		620
	Frente -atrás	mm	250		340		400		430		520		520
Agujeros por vástago del perforador	Diámetro	mm	40		50		50		60		70		70
	Profundidad	mm	60		60		60		80		80		80
Potencia del motor de una velocidad		kw	3		5.5		5.5		7.5		11		11
Potencia del motor variable		kw	3		5.5		7.5		7.5		11		15
Dimensiones generales	Frente -atrás	mm	1350		1410		1650		1915		2200		2300
	Izquierda -Derecha	mm	950		1080		1200		1385		1419		1480
	Altura	mm	2160		2300		2570		2820		3190		3220
Peso total		kg	3100		3850		5500		7500		9830		12000
Modelo antiguo			JH21 -25		JH21 -45		JH21 -60		JH21 -80		JH21 -110		JH21 -125

Modelo / Datos técnicos / Ítems			11106		11107		11108		11109		11110
			PSC -160		PSC -200		PSC -250		PSC -315		PSC -400
			L	S	L	S	L	S	L	S	L	S
Presión nominal		kN	1600		250		2500		3150		4000
Presión nominal golpe		mm	6		6		7		8		8
Deslizamiento de golpe		mm	180	110	200	130	220	150	250	180	250	180
Golpes	Variable	S.P.M	30 -55	35 -70	25 -50	30 -60	25 -45	30 -50	25 -45		25 -40
	Sencillo	S.P.M	50	60	45	50	40	45	35		30
Máxima altura del juego de troqueles		mm	400	435	450	485	500	535	550	585	550	585
Ajuste de la altura del troquele		mm	100		110		110		120		120
Profundidad de garganta		mm	390		430		450		480		480
Distancia entre los montantes		mm	720		900		950		1050		1050
Tamaño de la mesa	Izquierda -Derecha	mm	1170		1390		1500		1700		1850
	Frente -atrás	mm	760		840		880		940		940
	Espesor	mm	165		200		200		200		200
Tamaño de la abertura en la mesa	Diámetro	mm	180		200		250		250		250
Tamaño del fondo del deslizador	Izquierda -Derecha	mm	700		880		930		1000		1000
	Frente -atrás	mm	580		650		700		720		720
Agujeros por vástago del perforador	Diámetro	mm	70		70		70		70		70
	Profundidad	mm	100		100		100		100		100
Potencia del motor de una velocidad		kw	15		15		22		30		37
Potencia del motor variable		kw	15		22		30		37		37
Dimensiones generales	Frente -atrás	mm	2355		2690		2830		3400		3800
	Izquierda -Derecha	mm	1515		1630		1750		1950		2200
	Altura	mm	3250		3810		3930		4100		4300
Peso total		kg	13800		20330		24000		34700		43000
Modelo antiguo			JH21 -160		JH21 -200		JH21 -250		JH21 -315		JH21 -400
