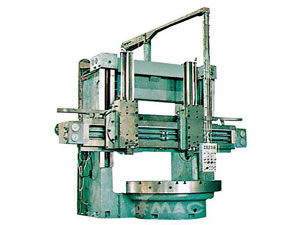

Torno vertical de doble columna
Torno vertical de doble columna
(Máquina de torneado vertical de doble columna)
Descripción del torno vertical de doble columna:
1. Esta serie de tornos verticales son adecuados para motores, turbinas de agua, aviación, maquinaria de minería, metalurgia y en general industrias de maquinaria, para todo tipo de trabajo pesado así como está finamente mecanizada para cilindros externos e internos, ahusamientos, superficies y ranuras.
2. Las unidades principales de esta serie de tornos verticales son D.C. y A.C., y el cuadro adopta carriles hidrostáticos C5225E, está proveída con carril de rodamiento y deslizamiento.
3. El sistema de alimentación (Φ2.5-Φ6.3m) es conducido por motores A.C. y D.C., y el sistema de alimentación (Φ6.3-Φ8m) es conducido por servomotores A.C.
4. Cabezal lateral, de triturado y mandrilado, dispositivo de enfriamiento y pantalla digital pueden ser proveídos por orden especial.
5. Modo de unidad principal y duración de los viajes de la corredera deben ser notificados al realizar la orden.
6. El accesorio para velocidad constante de corte puede ser adjuntado al husillo D.C. y seria suministrado a pedido especial del usuario.
Especificaciones del torno vertical de doble columna:
Modelo | 13006 | 13007 | 13008 | 13009 | 13010 | 13011 | 13012 | ||||
Caract- erísticas princi- pales |
Uni- dad |
VL- 5225E x H/W |
VL- 5231E x H/W |
VL- 5235E x H/W |
VL- 5240E x H/W |
VL- 5250E x H/W |
VL- 5263E x H/W |
VL- 5280E x H/W |
|||
Diá- metro máx. de giro |
mm | 2500 | 3150 | 3500 | 4000 | 5000 | 6300 | 8000 | |||
Diá- metro de tabla |
mm | 2000 /2250 |
2250 2500 |
2830 | 3150 | 3600 | 4000 /4500 | 5700 /7100 | |||
Altura máx. de la pieza de trabajo | dm | 16/20 | 15/20 | 20/25 | 31.5 /25 | 31.5 /25 | 29 /38 | 40 /50 | |||
Peso máx. de la pieza de trabajo | t | 10/12/20 | 32/40 | 50/63 | 50/63/80 | 125/160 | |||||
Fuerza de corte máx. del cabezal del carril derecho | KN | 35 | 50 | 63 | 80 | ||||||
Fuerza de corte máx. del cabezal del carril izqu- ierdo |
KN | 30 | 40 | 50 | 63 | ||||||
Tor- neado máx. de la tabla |
KN. m | 63 | 80 | 160 | 315 | ||||||
Rango de veloci- dades de la tabla |
r/min | AC: 2-63 (16 pasos) |
AC: 1-50/1.25-63 (16 pasos) DC: 0.56-56 (sin pasos) |
DC: 0.42-42 | DC: 0.34-34 | DC: 0.25-25 | |||||
Rango de veloci- dades de avance |
mm /min |
0.25-90 (18 pasos) |
0.1-2000 (sin pasos) | 0.05-200 (stepless) | 0.08-200 (stepless) | ||||||
Viaje de corr- edera del cabezal del carril derecho |
mm | 1000 | 1250 | 1600/2000 | 2500 | ||||||
Viaje de corre- dera del cabezal del carril izquierdo |
mm | 1000 | 1250 | 1600/2000 | 2500 | ||||||
Herra- mienta de cabezal de rápido avance |
mm /min |
1560 | 2000 | 2500 | 2400 | ||||||
Altura de la sección de la barra de herra- mientas |
mm | 40 | 40 | 50 | 80 | ||||||
Potencia del motor principal | KW | AC: 55 | AC: 50 DC: 75 | DC: 75 | DC: 110 | ||||||
Dimens- iones (LxLxA) |
cm | 504 x 440 x 435 /485 |
584 x 504 x 435 /670 |
696 x 440 x 615 /670 |
752 x 639 x 615 /670 |
831 x 566 x 615 /670 |
940 x 655 x 810 /995 |
1001 x 686 x 870 /995 |
1131 x 752 x 870 /996 |
1560 x 816 x 1260 /1360 |
1730 x 901 x 1260 /1360 |
Peso de la máq- uina (Aprox.) |
t | 32 /33 |
36 /37 |
50 /51 |
52 /53 |
58 /59 |
117 /119 |
128 /130 /132 |
148 /150 /152 |
250 /255 |
300 /305 |
Modelo antiguo | C5225E x H/W |
C5231E x H/W |
C5235E x H/W |
C5240E x H/W |
C5250E x H/W |
C5263E x H/W |
C5280E x H/W |
-
