Torno vertical de simple columna

Torno vertical de simple columna

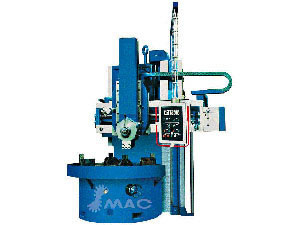

(Máquina de torneado vertical de simple columna)

Descripción del torno vertical de simple columna:
1. Esta serie de tornos verticales es adecuada para la mecanización de piezas de todas las industrias. En la máquina de torneado cilíndrico y mandrilado, ahusado, pavimentado así como ranurado puede ser llevado a cabo en bruto o acabado.
2. La mesa adopta cojinete de bolas de empuje con gran precisión por medio del carril de rodamiento (torno CA5116E, CA5120E también adopta carriles de deslizamiento). El radial del husillo se realiza con doble línea de rodamientos cilíndricos, así que puede mejorar la posición de rotación y la capacidad de carga de la tabla.
3. El cabezal del carril está equipado con torretas pentagonales, y el cabezal lateral esta diseñado con torretas cuadradas.
4. Las dos cabezas están acoplan con balances hidráulicos.
5. El cabezal del carril (torno CA518E-CA5112E) está acoplada con rodamientos de husillo para la transmisión en movimiento horizontal y vertical.
6. El equipamiento eléctrico del torno vertical es controlado por PC, así que es de alta confiabilidad. Las dimensiones globales de la máquina hacen del uso de esta una experiencia agradable y placentera. Su servicio y mantenimiento es sencillo.
7. La inserción del cabezal lateral, control digital y torneado cónico pueden ser proveídos con requerimiento especial.

Características del torno vertical de simple columna:
1. La tabla acoge una alta precisión de empuje por medio de su carril de cojinete de bolas y su carril de deslizamiento con una diámetro de 1.6 metros.
2. La columna del carril cruzado adopta una alta fortaleza y una resistencia alta de desgaste en la fundición de hierro gris.
3. Pares de fricción del carril de guía en movimientos horizontal y vertical adoptando una alta resistencia en la fundición de hierro gris.
4. La superficie del carril de la corredera y el cabezal lateral adopta frecuencia media de rodamiento pesado, amolado, trabajo pesado y acabado mecanizado.
5. El carril del cabeza esta diseñado con eje para la transmisión horizontal y vertical.
6. Índice de posicionamiento de la placa de piñón de la torreta pentagonal de resistencia y rigidez alta.
7. La lubricación de los transversales se suministra aceite con bomba de mano.

Especificaciones del torno vertical de simple columna:

Modelo		13001	13002	13003	13004	13005
Características principales	Unidad	VL518E x 8/2	VL5110E x 8/3	VL5112E x H/5	VL5116E x H/W	VL5120E x H/W
Diámetro máx. de giro	mm	800	1000	1250	1600	2000
Diámetro de tabla	mm	720	900	1010	1400	1800
Altura máx. de la pieza de trabajo	dm	8	8	10/12.5/14		12.5/16
Peso máx. de la pieza de trabajo	t	2	3	5	5/8	8/12
Fuerza de corte máx. del cabezal del carril derecho	KN	20			25
Fuerza de corte máx. del cabezal del carril izquierdo	KN	15		20
Torneado máx. de la tabla	KN . m	10	12.5	17.5	25	32
Rango de velocidades de la tabla (16 pasos)	r/min	10-315	8-250	6.3-200	5-160	2.5-125
Rango de velocidades de avance (12 pasos)	mm/min	0.8-86
Viaje de corredera del cabezal del carril derecho	mm	570	670	700	915	1050
Viaje de corredera del cabezal del carril izquierdo	mm	650			800
Viaje de la corredera horizontal del cabezal lateral	mm	500				630
Viaje vertical del cabezal lateral	mm	810	810	970	980	1180
Avance rápido de las herramientas principales	mm/min	1800
Altura de la sección de la barra de herramientas	mm	40
Potencia del motor principal	KW	22			30	37
Dimensiones (L x L x A)	cm	208 x 282 x 272	219 x 2891 x 351	236 x 247x 348	2083 x 287 x 387	321 x 405 x 420
Peso de la máquina (aprox.)	t	6.8	7.1	8.3/8.6/8.9	12.6/13.8/14.1	17.5/17.8
Modelo antiguo		CA518E x 8/2	CA5110E x 8/3	CA5112E x H/5	CA5116E x H/W	CA5120E x H/W
