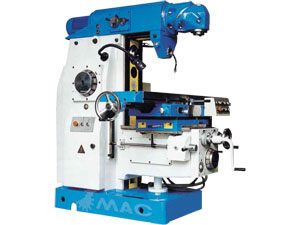

Máquina fresadora universal de cabezal giratorio

Máquina fresadora universal de cabezal giratorio

Accesorios estándar de la máquina fresadora universal de cabezal giratorio:
Árbol de fresas y collares 22 27mm 1set
Árbol de fresas de acabado 22 27mm 1set
Árbol de pernos móviles 1un juego de pernos de anclaje 1juego de cuñas 1 juego de pistola de aceite

Accesorios opcionales de la máquina fresadora universal de cabezal giratorio:
Cilindro reductor M T 2 , M T 3 Collares
(5,6,8,10,12,14 mm) 1 juego
Lote de 6 bloques de nivelación
Porta herramientas 4- 160 1juego de cabezal universal divisor 1juego de mesa de trabajo giratoria
Tornillo de banco plano160mm 1juego
Fresa frontal 80 100 125 1set
Estante de fresado Módulo Anexo 2-4.5 (DP.12-6 opcional) 1juego

Especificaciones de la máquina fresadora universal de cabezal giratorio:

		13306	13306-1
Modelo de Máquina		USM30S	USM30S/1
Superficie de la mesa		300 x 1150mm	300 x 1500mm
mesa de trabajo transversal	Longitudinal	680mm	780mm
	Transversal	235mm
	Vertical	400mm
Rango de velocidades de avance	Longitudinal, transversal	12-720mm/min
	Vertical	4-240mm/min
Velocidad de desplazamiento rápido	Longitudinal, transversal	2100mm/min
	Vertical	700mm/min
Número de canales		14 pasos
Número de ranuras en T y ancho de ranuras		3 x 18mm
Máximo ángulo de rotación de la mesa		45
Nivel husillo cónico		7:24 No: 40
Cabezal de fresado husillo cónico		7:24 No: 40; Morse No: 3
Nivel del Husillo	Grado de velocidad	12 pasos
	Rango de la velocidad	35-1600rpm
Cabezal del husillo de fresado	Grado de velocidad	8 pasos	8 pasos
	Rango de la velocidad	67-1600 rpm	70-1500rpm
Motor de accionamiento principal	Cabezal del husillo de fresado	2.2kw 1440rpm	3kw 1440rpm
	Nivel del Husillo	4kw 1440rpm
Motor de avance		0.75kw 1380rpm
Bomba de refrigerante		40w 2500rpm
Avance del carnero		470mm
Dimensiones generales		L x W x H 1695 x 1535 x 1728mm
Peso neto de la máquina		2650kg
Peso bruto de la máquina		3450kg
Modelo antiguo		X6230A	X6230A-1
