Máquina fresadora universal de consola

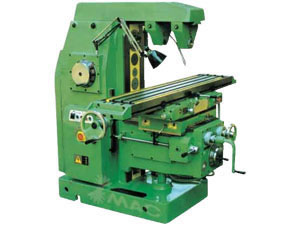

Máquina fresadora universal de consola (HUM30A)

Máquina fresadora universal de consola HUM30A

Accesorios estándar de la máquina fresadora universal de consola:
Fresas
Herramientas
Pernos
Manuales

Accesorios opcionales de la máquina fresadora universal de consola:
Cabezal de fresado universal
Mesa circular
Tornillo de banco mecánico
Collares mandril de fresado

Especificaciones de la máquina fresadora universal de consola:

    13201 13201-1 13210 13205
Modelo   HUM30A HUM30A/L HUM24 HUM25
Tamaño de la mesa mm 300 x 1150 300 x 1500 240 x 810 250 x 900
Ranuras T (N x W x D) mm 3 x 18 x 70 3 x 18 x 70 3 x 14 x 54 3 x 14 x 54
Avance longitudinal X mm 680 780 480 500
Avance transversal Y mm 235 235 165 165
Avance vertical Z mm 400 400 300 300
Máximo. ángulo de rotación de mesa  - - - ±45° ±45°
Diámetro del árbol mm Ø22 Ø27 Ø22 Ø27 Ø22 Ø27 Ø22 Ø27
Mínima. distancia entre el centro del husillo a la mesa mm - - 60 60
Agujero Canónico del husillo   MT4 7:24 MT4 7:24 MT3 or 30# 7:24 MT3 or 30# 7:24
Pasos de velocidad del husillo   12 12 6 12
Rangos de velocidad del husillo r/min 35-1600 35-1600 31-570 32-1250
Distancia entre centro del husillo al brazo mm - - 160 160
Pasos de velocidad de alimentación   14 14 6 6
Rangos de velocidad de alimentación: Longitudinal X mm/min 12-720 12-720 7.3-111.9 5.6-181
transversal Y mm/min 12-720 12-720 14.9-226.3 11.3-146.2
Vertical Z mm/min 4-240 4-240 6-90.4 4.5-146.2
Potencia del motor principal kw 4 4 1.5 2/2.4
Velocidad del motor principal r/min 440rpm 440rpm 1430 1430
Potencia de la bomba de refrigeración kw 40w,2500rpm 40w,2500rpm 0.12 0.12
Dimensiones generales mm 1690 x 1535 x 1630 1690 x 1535 x 1630 1400 x 1240 x 1478 1400 x 1330 x 1478
Tamaño de la caja de embalaje mm - - 1500 x 1340 x 1760 1500 x 1340 x 1760
Peso neto Kg 2100 2900 1200 1300
Modelo antiguo   X6130A X6130A/L X57-3C X6125A
