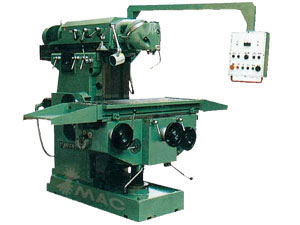

Máquina fresadora tipo carnero

Máquina fresadora tipo carnero

Aplicación de la máquina fresadora tipo carnero:
Las máquinas fresadoras tipo carnero con pantalla digital son nuevos productos desarrollados con base en las fresadoras tradicionales tipo rodilla y tienen características más avanzadas que las de carácter general.
Estas máquinas pueden fresar cualquier superficie inclinada a través de una media esfera frontal por el cabezal giratorio de fresado. La capacidad de mecanizado ha sido ampliada, se amplió la gama de velocidades del husillo, cuenta con cambios de velocidades infinitos, dos juegos de manijas para fácil operación, bloqueo entre el sistema de avance mecánico/manual, sistema automático de lubricación, rigidez adecuada y así sucesivamente.
Estas máquinas fresadoras pueden fresar en plano, hacer ranuras, ranuras inclinadas, grabados, en diferentes tipos de piezas son también adecuadas para trabajos en metal y todo tipo de piezas industriales, especialmente en troqueles y moldes.

Accesorios opcionales de la máquina fresadora tipo carnero:
Cabezal divisor, Mesa circular, banco de tornillo simple.
Caja de herramientas, Bloque de nivelación, banco de tornillo central, recolector de resortes, cuña de hierro.

Accesorios estándar de la máquina fresadora tipo carnero:
Glorieta de fresado
Barra de tracción, pistola de aceite, herramientas, manuales.

Especificaciones de la máquina fresadora tipo carnero:

			13404	13405
Nombre		Unidades	RMD46 RM46	RMD46/1 DM46
Mesa de trabajo (Ancho x Largo)		mm	460 x 1235	460 x 1635
Ranura T	Número		5
	Ancho	mm	18
	Distancia	mm	80
Avance de la mesa	Longitudinal	mm	900	1000
	Vertical	mm	500
Avance del carnero	Transversal	mm	700
Mínima distancia entre la nariz del husillo y la mesa de superficie		mm	40
Ángulo de giro del cabezal de fresado			Cualquiera, 360 frente a la media esfera
Husillo cónico			ISO40	ISO50
Velocidades del husillo	Rango	rpm	30-2050
	Número		27
Rango de alimentación de la tabla y el carnero	Longitudinal	mm/min	10-1000
	Transversal	mm/min	10-1000
	Vertical	mm/min	6-640
Número de canales			Infinitamente variable
Rango de alimentación de la tabla y el carnero	Longitudinal	mm/min	2200 2540
	Transversal	mm/min	2200 2540
	Vertical	mm/min	1460 1700
Motor del husillo	Potencia	kw	5.5	7.5
	Velocidad	rpm	1440
Motor de avance	Torque	Nm	15	30
	Velocidad	rpm	1500
Motor de avance rápido	Potencia	kw	3
	Velocidad	rpm	1500
Resolución de la pantalla digital		mm	0.005
Precisión de posicionamiento		mm	0.005
Restablecimiento de precisión		mm	0.01
Máxima carga de peso en la mesa		kg	1000	1500
Dimensiones generales (Largo x Ancho x Alto)		mm	2050 x 2200 x 1950	2050 x 2600 x 1950
Peso neto		kg	3000	3200
Modelo antiguo			XS5646 X5646	XS5646/1 X5646/1
