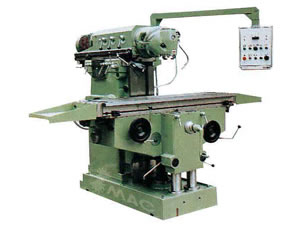

Máquina fresadora universal tipo carnero

Máquina fresadora universal tipo carnero

Accesorios opcionales de la máquina fresadora universal tipo carnero:
Cabezal divisor
Mesa circular
Tornillo de banco simple
Caja de herramientas
Bloque de nivelación
Tornillo de banco central
recolector de resortes
Cuña de hierro

Accesorios estándar de la máquina fresadora universal tipo carnero:
Glorieta de fresado
Barra de tracción
Pistola de aceite
Herramientas
Manuales

Aplicación de la máquina fresadora universal tipo carnero:
La máquina fresadora universal tipo carnero con pantalla digital es un producto desarrollado recientemente con base en las fresadoras tradicionales tipo rodilla y tienen características más avanzadas que las de carácter general.
Estas máquinas fresadoras pueden fresar cualquier superficie inclinada a través de una media esfera frontal por el cabezal giratorio de fresado. La capacidad de mecanizado ha sido ampliada, se amplió la gama de velocidades del husillo, cuenta con cambios de velocidades infinitos, dos juegos de manijas para fácil operación, bloqueo entre el sistema de avance mecánico/manual, sistema automático de lubricación, rigidez adecuada y así sucesivamente.
Estas máquinas fresadoras pueden fresar en plano, hacer ranuras, ranuras inclinadas, grabados, en diferentes tipos de piezas son también adecuadas para trabajos en metal y todo tipo de piezas industriales, especialmente en troqueles y moldes.

Especificaciones de la máquina fresadora universal tipo carnero:

			13401		13402		13403
			URMD46	URM46	URMD46/1	URM46/1	URMD46/2	URM46/2
Nombre		Unida des	URMD50	URM50	URMD50/1	URM50/1	URMD50/2	URM50/2
			URMD56	URM56	URMD56/1	URM56/1	URMD56/2	URM56/2
			URMD60	URM60	URMD60/1	URM60/1	URMD60/2	URM60/2
			460 x 1435		460 x 1635		460 x 2000
Mesa de trabajo (Ancho x Largo)		mm	500 x 1435		500 x 1635		500 x 2000
			560 x 1435		560 x 1635		560 x 2000
			600 x 1435		600 x 1635		600 x 2000
	Número		5
Ranura T	Ancho	mm	18
	Distancia	mm	80
Avance de la mesa	Longi- tudinal	mm	1100		1300		1500
	Tran- sversal	mm	700
Avance del carnero	Vertical	mm	500
Mínima distancia entre la nariz del husillo y la mesa de superficie		mm	40
Ángulo de giro del cabezal de fresado			Cualquiera, 360 frente a la media esfera
Husillo cónico			ISO50
Velocidades del husillo	Rango	rpm	30-2050
	Número		27
Rango de alimen- tación de la tabla y el carnero	Longi- tudinal	mm/ min	10-1000
	Tran- sversal	mm/ min	10-1000
	Vertical	mm/ min	6-640
Número de canales			Infinitamente variable
Rango de alimen- tación de la tabla y el carnero	Longi- tudinal	mm/ min	2200 2540
	Tran- sversal	mm/ min	2200 2540
	Vertical	mm/ min	1460 1700
Motor del husillo	Potencia	kw	7.5
	Velo- cidad	rpm	1440
Motor de avance	Torque	Nm	30
	Velo- cidad	rpm	1500
Motor de avance rápido	Potencia	kw	3
	Velo- cidad	rpm	1500
Resolución de la pantalla digital		mm	0.005
Precisión de posicionamiento		mm	0.05
Restablecimiento de precisión		mm	0.01
Máxima carga de peso en la mesa		kg	1500
Dimensiones generales (Largo x Ancho x Alto)		mm	2050 x 2421 x 1950		2100 x 2621 x 1950		2100 x 2986 x 1950
Peso neto		kg	3300		3500		3700
			XS5746		XS5746/1		XS5746/2
Modelo antiguo			XS5750		XS5750/1		XS5750/2
			XS5756		XS5756/1		XS5756/2
			XS5760		XS5760/1		XS5760/2
