Máquina taladradora vertical

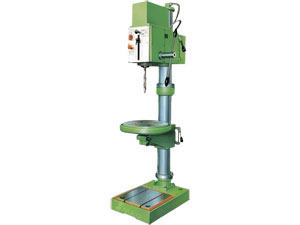

Máquina taladradora vertical VDM3C
(Taladro vertical)

Accesorios de la máquina taladradora vertical:
1. Manguito porta broca
2. Barra para conectar el manguito porta brocas
3. Casquillo corto para herramienta de espiga cónica. Calza para herramienta de espiga cónica
4. Pernos de fundación

Especificaciones de la máquina taladradora vertical:

		14905	14901	14902		14908	14903	14904
Modelo Especificaciones		VDM3C	VDM25 VDM25A	VDM30AX VDM30X		VDM32X	VDM35X	VDM40X
Max. Capacidad de taladrado		mm	25mm (1")	31.5mm (1.24")		32mm	35mm (1.38")	40mm (1.57")
Max. Capacidad de perforado		-	M20 (0.79")				M24 (0.94")	M27 (1.06")
Distancia del eje del husillo a la generación de la línea de la columna		240mm	240mm	315mm		280mm	350mm	350mm
Max. distancia de la nariz del husillo a la superficie de trabajo de la mesa de trabajo		830mm	830mm	685mm		760mm	640mm	635mm
Max. distancia de la nariz del husillo a la superficie de trabajo de la placa base		1100mm	1200mm	1195mm		1270mm	1230mm	1225mm
Max. viaje del husillo		110mm	135mm	135mm		140mm	160mm	180mm
Max. ajuste de descanso de la mesa de trabajo		600mm	480mm	580mm		460mm	600mm	450mm
Pivote de la caja del husillo, mesa de trabajo, tabla descanso						±450
Zona de trabajo efectivo de la mesa de trabajo		Φ340	445x345 o Φ270	430x380		460x400	470x470	470x470
Mandril cónico del husillo (Morse)		No.3				No.4
Pasos de velocidad del husillo		8	12
Velocidad del husillo (rpm)		116-1428	80-2800				64-2280	50-1800
Pasos de alimentación			3	3		3	3	4
Rangos de alimentación (mm/r)			0.12, 0.20, 0.32					0.1,0.2,0.3,0.4
Motor	Potencia (KW)	0.85/1.1					1.5/2.2	2/2.4
	Voltaje(V)	220, 380, 400, 420, 440v
	Velocidad(rpm)	960/1440rpm						1430/2860
Dimensiones globales (LxPxA)		48 x64 x175	80 x51 x178	91 x51.5 x180		103 x60 x195	108 x60 x95	103 x60 x195
Peso neto / Peso bruto (kg)		260/310	325/450	380/495		580/750	560/680	580/750
Embalaje (LxPxA) (mm)		7662 x186	88 x64 x192	99 x64 x202		95 x64 x202	113.5 x68.5 x217	113.5 x68.5 x217
20C carga (juegos)		18	20				16
Modelo antiguo		H5-3C	(ZQSX5025) ZQSX5025A		Z5030A Z5030	ZQW5032	ZQ5035	ZQ5040A
