Máquina taladradora vertical

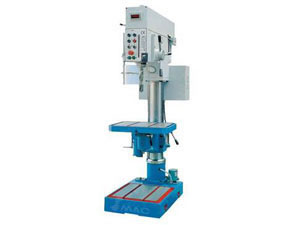

Máquina taladradora vertical VDM50
(Taladro vertical)

Características de la máquina taladradora vertical:
1. Certificado ISO9001
2. Certificado CE emitido por TUV
3. Principales componentes eléctricos aprobados por CE, CSA, UL
4. Sistema basado en engranajes (excepto VDM50), Sistema basado en correa (VDM50)
5. Alimentación y roscado automático (embrague electromagnético), realizando auto alimentado y roscado pulsando cualquier botón de la palanca de alimentación
6. Velocidades del husillo sin etapas (velocidad variable para VDM50) Protección de sobrecarga y acceso directo
7. La máquina taladradora vertical se equipa con el sistema de refrigeración y parada de emergencia
8. Pantalla digital de velocidad y longitud de perforación (VDM50, VDM 50A)
9. Guarda de perforación con micro interruptor
10. Dispositivo de herramienta adecuando para carga y descarga
11. Mesa de trabajo accionada por motor y sistema de elevación manual
12. Rango largo de procesamiento de la mesa de trabajo
13. La máquina taladradora vertical tiene nuevo diseño y construcción compacta
14. Corteza del motor de aleación de aluminio
15. Caja del husillo puede ser movida hacia arriba y abajo, y se titula +450 (VDM32A)
16. Modelo de alimentación y perforación manual VDM30, VDM32, sus especificaciones son las mismas de VDM30A, VDM32A respectivamente.

Especificaciones de la máquina taladradora vertical:

		14909	14910	14911	14912	14913	14914
MODELO		VDM50	VDM50A	VDM40	VDM35A	VDM32A	VDM30A
Max. Capacidad de taladrado		2" 50mm	2" 50mm	1.58" 40mm	1.38" 35mm	1.26" 32mm	1.18" 30mm
Max. Capacidad de perforado		1.18" M30	1.18" M30	1.06" M27	0.95" M24	0.79" M20	0.79" M20
Max. Viaje del husillo		7.11" 180mm	9.49" 240mm	7.11" 180mm	7.9" 200mm	6.32" 160mm	5.34" 135mm
Distancia del eje del husillo a la columna		14.23" 360mm	14.23" 360mm	14.23" 360mm	13.04" 330mm	13.83" 350mm	12.65" 320mm
Distancia de la nariz del husillo a la mesa de trabajo		18.4" 460mm	18.4" 460mm	18.4" 460mm	24.9" 630mm	33.6" 850mm	24.51" 620mm
Distancia de la nariz del husillo a la base de la tabla		47.43" 1200mm	47.43" 1200mm	47.43" 1200mm	47.43" 1200mm	55.34" 1400mm	46.64" 1180mm
Max. Viaje de mesa de trabajo		11.86" 300mm	18.97" 480mm	11.86" 300mm	20.55" 520mm	21.74" 550mm	21.74" 550mm
Pivote de la mesa de trabajo		＋450	＋450	＋450	＋450	＋450	＋450
Pivote de la caja del husillo						＋450
Mandril del husillo cónico (Morse)		MT4	MT4	MT4	MT4	MT4	(MT4 MT3 es especial)
Intensidad de velocidad del eje		Sin etapas 48-1500	12 42-2050	12 42-2050	12 70-2600	12 72-2600	12 72-2600
Rango de alimentación del husillo		4 0.003" -0.014" 0.08 -0.35	4 0.003" -0.014" 0.08 -0.35	4 0.004" -0.012" 0.1, 0.2, 0.3	3 0.004" -0.012" 0.1, 0.2, 0.3	3 0.004" -0.012" 0.1, 0.2, 0.3	3 0.004" -0.012" 0.1, 0.2, 0.3
Dimensión efectiva de la mesa de trabajo		20"x15" 510 x 380mm	20"x15" 510 x 380mm	20"x15" 510 x 380mm	18"x15" 450 x 390mm	20"x18" 500 x 450mm	20"x18" 500 x 450mm
Dimensión efectiva de la base		17"x17.3" 450 x 440	17"x17.3" 450 x 440	17"x17.3" 450 x 440	16"x15.6" 405 x 395	14.6"x14.2" 370 x 360	16"x15.6" 405 x 395
Diámetro de la columna		6.32" 160mm	6.32" 160mm	6.32" 160mm	5.53" 140mm	4.74" 120mm	4.74" 120mm
3-Motor trifásico AC (YD112M-4/2)	Potencia	3.2/4hp 2.4/3kw	2.9/3.7hp 2.2/2.8kw	2.9/3.7hp 2.2/2.8kw	2/2.9hp 1.5/2.2kw	1.3/2hp 1/1.5kw	1.3/2hp 1/1.5kw
	Velocidad	1440/2890	960/1450	960/1450	960/1450	960/1450	960/1450
Refrigeración por bombeo		6L/min	6L/min	6L/min	6L/min	6L/min	6L/min
Modelo antiguo		Z5050	Z5050A	Z5040	Z5035A	Z5032A	Z5030A
