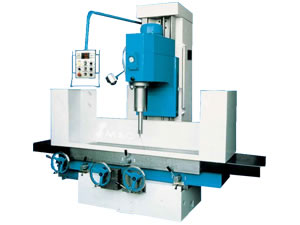

Máquina de taladrado y rectificado plano

Máquina de taladrado y rectificado plano

Accesorios de la máquina de taladrado y rectificado plano:
1. Soporte Universal del husillo
2. Broca 150
3. Broca 110
4. Broca 84
5. Barra de mandrilar 68
6. Barra de mandrilar 55
7. Barra de mandrilar 44
8. Barra de mandrilar 22
9. Cabezal de fresado 250
10. Cabezal de rectificar 320
11. Mandril de fresado y taladrado
12. Dispositivo de medición de taladrado
13. Caja de dispositivo de refrigeración
14. Micrómetro de interiores
15. Fijación de cilindro tipo-V
16. Fijación rápido del cilindro

Especificaciones de la máquina de taladrado y rectificado plano:

		14601	14602	14603
		BGM170	BGM200	BGM250
Max. diámetro de taladrado	mm	Φ170	Φ200	Φ250
Max. profundidad de taladrado	mm	400	500	500
Max. área de trituración	mm	480 x 1000
Max. área de fresado	mm	400 x 1000
Max. diámetro de perforación & fresado	mm	50
Velocidad del husillo	r/min	120-1200
Alimentación del husillo	mm/min	10-700
Rápida velocidad de movimiento del husillo	mm/min	10-700
Viaje del husillo	mm	760
Distancia entre el final de husillo y la mesa	mm	20-720
Distancia entre el eje del husillo y el plano vertical de transporte	mm	365
Alimentación de la mesa longitudinal	mm	32-1350
Rápida velocidad de movimiento de la mesa en el viaje longitudinal	mm	32-1350
Cuadro longitudinal de viaje	mm	150
Cuadro latitudinal de viaje	mm	200
Dimensiones de la mesa (P x L)	mm	500 x1250	500 x1500	500 x1500
Motor principal	mm	3-5.5
Taladrado	mm	Ra 1.6
Fresado	mm	Ra 3.2
Triturado	mm	Ra 0.8
Dimensiones de la maquina (L x P x A)	mm	2600 x 1630 x 2300
Dimensiones de embalaje (L x P x A)	mm	1900 x 2250 x 2280
P.N./P.B.	kg	3300/3600	3500/380	3500/3800
Modelo antiguo		TXM170A	TXM200A	TXM250A

Accesorios de la máquina de taladrado y rectificado plano:

FIG. NO.

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

BGM 170

●

▲

●

●

▲

▲

●

●

▲

●

●

▲

▲

▲

BGM 200

●

▲

▲

●

●

▲

▲

●

●

▲

●

●

▲

▲

▲

BGM 250

●

▲

▲

▲

●

●

▲

▲

●

●

▲

●

●

▲

▲

▲

Nota

Accesorios Estándar

La fijación de la manga, lectura digital, el movimiento de la mesa y otros husillos pueden ser equipados de acuerdo a las necesidades de los usuarios.

Accesorios especiales
