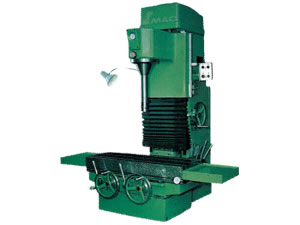

Máquina mandriladora vertical

Maquina mandriladora vertical
(Máquina taladradora vertical)

Descripción de la máquina mandriladora vertical:
Maquina mandriladora de refinado se utiliza principalmente para taladrar agujeros de alta precisión del cilindro y el manguito del motor y otros agujeros precisos.

Características de la máquina mandriladora vertical:
La tabla de latitud y longitud de dispositivos móviles. Dispositivo central de rápido trabajo. Dispositivo de medición del mandrinador. También proporciona opciones digitales de lectura para las tablas de movimiento.
1. Husillo universal
2. Broca 110
3. Broca 75
4. Broca 56
5. Broca 45
6. Caja de herramientas
7. Fijación de cilindro tipo-V
8. Fijación rápido del cilindro
9. Dispositivo de medición del mandrinador
10. Broca 150
11. Taladrado universal & cabezal de fresado
12. 4# barras de mandrilar
13. 250 Tenedor de fresa

Accesorios de la máquina mandriladora vertical:
● Accesorios Estándar ▲ Accesorios Opcionales

Especificaciones de la máquina taladradora y perforadora de profundidad:

1

2

3

4

5

6

7

8

9

10

11

12

13

BC16A

▲

●

▲

▲

●

▲

T716

BC10B

▲

●

▲

▲

●

●

T7210B

BC20B

▲

▲

▲

▲

▲

●

▲

▲

●

●

●

T7220B

BC20C

●

▲

▲

▲

▲

●

▲

▲

●

●

●

●

T7220C

BC20D

●

▲

▲

▲

▲

●

▲

▲

●

●

●

●

T7220D

Especificaciones de la máquina mandriladora vertical:

Modelo Especificaciones		14501	14502	14503	14504	14505
		BC20B	BC10A	BC16A	BC20D	BC20C
Max. diá. de taladrado	mm	200	100	165	200	200
Max. profundidad de taladrado	mm	500	325	410	500	500
Pasos de velocidad del husillo		9	9	9	250	250
Rango de velocidad del husillo	mm/rev	53-840	65-100	190-600	53-840	53-840
Pasos de alimentación del husillo	mm	4	4	4	9	9
Rango de alimentación del husillo	mm	0.05-0.20	0.05-0.20	0.05-0.20	0.05-0.20	0.05-0.20
Viaje del husillo	mm	710	410	550	710	710
Distancia de la línea central del husillo a lado vertical del portaobjetos	mm	315	390	315	315	315
Dimensión de la tabla	mm	500 x 1250	400 x 1000	500 x 1200	500 x 1250	500 x 1250
Viaje longitudinal	mm	900	650	700	100	100
Viaje transversal	mm	100	100		160	160
Precisión de la maquina		IT7	IT7	IT7	IT7 IT8	IT7 IT8
Redondez	mm	0.0025	0.002	0.0025	0.005	0.005
Curvatura	mm	0.01/300	0.01/300	0.01/300	0.01/300	0.01/300
Rugosidad de la superficie	mm	Ra0.8	Ra0.8	Ra0.8	Ra0.8	Ra0.8
Dimensiones	mm	1580 x1250 x2340	1700 x1550 x1900	1860 x1500 x2230	1588 x2610 x2350	1588 x2610 x2350
P.N/P.B	kg	3300/3800	2000/2500	2500/3000	3500	3500
Modelo antiguo		T7220B	T7210A	T716A	T7220D	T7220C
