Torno mecánico de gran tamaño

Torno mecánico de gran tamaño

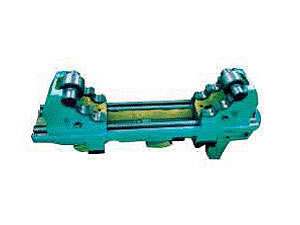

Torno mecánico de gran tamaño, Máquina de torneado

Especificaciones del torno mecánico de gran tamaño, máquina de torneado:

Modelo 22801 22802 22803 22804 22805
CW61100E CW62100E CW61125E CW62125E CW61140E CW62140E CW61125 CW62125 CW61140 CW62140
Max. diámetro de giro sobre la bancada mm (in) 1000 (40) 1200 (50) 1400 (56) 1250 (50) 1400 (56)
Max. diámetro de giro sobre la brecha mm (in) 1250 (50) 1500 (60) 1650 (66) 1750 (870) 1930 (77)
Max. giro sobre la bancada mm(in) mm (in) 650 (26) 900 (36) 980 (38) 900 (36) 1100 (44)
Longitud máxima de inflexión mm(in) 1500-16000 (60-640) 1500-16000 (60-640)
Peso máximo de la piezas de trabajo entre centros kg 6000, 8000 8000, 10000
Anchura de la bancada mm(in) 755 (30) 970 (39)
Nariz de los husillos No. ISO A2-15 A2-15
Diámetro del husillo de rodamiento delantero mm (in) 200 (8) 200 (8), 220 (8.8)
Agujero del husillo mm (in) 130 (5.2) 100 (4) 130 (5.2), 100(4)
Agujero cónico del husillo Metric No.140 Metric No.140
Número de velocidades del husillo Manual operating
Rango de velocidades del husillo r/min 3.15-3.15 2.5-250(2.200) 2.5-250(2.200)
Potencia del motor principal kw AC22 AC22
Potencia del motor de rápida velocidad de viaje kw 1.5 1.5
Sección de la herramienta de mango mm (in) 45 x 45 (1.8 x 1.8) 45 x 45 (1.8 x 1.8)
Ángulo de giro del portahe-
rramientas
90 90
Viaje del portaher-
ramientas
mm (in) - 200(8) - 200(8)
Viaje del portahe-
rramientas longitudinal
mm (in) 200(8) 400(16) 200(8) 400(16)
Viaje del cursor transversal mm (in) 520(21) 720(28) 880(35)
Longitudinal de rápida velocidad de viaje mm /min 935 935
Rápida velocidad de viaje de los transversales mm /min 1870 1870
Rápida velocidad de viaje del longitudinal mm /min 3740 3740
Rangos y números de roscas métricas mm 45, 1-120 45, 1-120
Números y rangos Whitworth T.P.I. 42, 30-1/4 42, 30-1/4
Rango y números de módulos de roscas mm 46, 0.5-60 46, 0.5-60
Rangos y
números de roscas métricas
D.P. 48, 60-0.5 48, 60-0.5
Número y rangos de los avances longitu-
dinales
m/rev 97, 0.064-12 97, 0.064-12
Rango y número de canales transv-
ersales
m/rev 97, 0.032-12 97, 0.032-12
Número de
avance y rango
transversal
m/rev 97, 0.016-6 97, 0.016-6
Diámetro de la pluma de contrapunto mm (in) 160 (6.4) 160 (6.4)
Agujero de inclinación de la pluma de contrapunto Métrico No. 80, Morse No.6 Métrico No. 80, Morse No.6
Viaje de la caña del contrapunto mm (in) 300 (12) 300 (12)
Peso del torno con 3m kg 10800 11500 12300 11200 12200
Peso adicional
por cada 1m
kg 1200 1400
Dimensión
global de
la máquina
(LxLxA) (3m)
mm 6100 x 1900 x 2000 6100 x 2000 x 2100 6100 x 2100 x 2200 6360 x 1860 x 2300 6360 x 1960 x 2400

Modelo 22806 22807 22808 22809 22810 22811
CW61160 CW62160 CW61180/1 CW62180/1 CW-
61125/2
CW-
61140/2
CW-
61160/2
CW-
61180/2
Max. diámetro de giro sobre la bancada mm(in) 1600 (64) 1800 (72) 1250 (50) 1400 (56) 1600 (64) 1800 (72)
Max. diámetro de giro sobre la brecha mm(in) 2100 (84) - - - - -
Max. giro sobre la bancada mm(in) mm(in) 1280 (51) 1480 (59) 880 (35) 1080 (43) 1280 (51) 1480 (59)
Longitud máxima de inflexión mm(in) 1500-16000 (60-640) 1500-16000 (60-640)
Peso máximo de la piezas de trabajo entre centros kg 8000, 10000 15000, 18000
Anchura de la bancada mm(in) 970 (39) 970 (39) (Heavily)
Nariz de los husillos No. ISO A2-15 A2-15
Diámetro del husillo de roda-
miento delantero
mm(in) 200 (8), 220 (8.8) 240 (9.6), 280 (11.2)
Agujero del husillo mm(in) 130 (5.2), 100(4) 100 (4)
Agujero cónico del husillo Metric No.140 140, 1:7
Número de veloci-
dades del husillo
Manual operating Manual operating
Rango de veloci-
dades del husillo
r/min 2.5-250(2.200) 2-200
Potencia del motor principal kw AC22 DC37/DC49
Potencia del motor de rápida velocidad de viaje kw 1.5 1.5
Sección de la herra-
mienta de mango
mm(in) 45 x 45 (1.8 x 1.8) 45 x 45 (1.8 x 1.8)
Ángulo de giro del portaher-
ramientas
90 90
Viaje del portaher-
ramientas
mm(in) 200(8) 200(8)
Viaje del portaher-
ramientas longitudinal
mm(in) 400(16) 400(16)
Viaje del cursor transversal mm(in) 880(35) 880(35)
Longi-
tudinal de rápida velocidad de viaje
mm/min 935 935
Rápida velocidad de viaje de los transv-
ersales
mm/min 1870 1870
Rápida velocidad de viaje del longit-
udinal
mm/min 3740 3740
Rangos y números de roscas métricas mm 45, 1-120 45, 1-120
Números y rangos Whitworth T.P.I. 42, 30-1/4 42, 30-1/4
Rango y números de módulos de roscas mm 46, 0.5-60 46, 0.5-60
Rangos y números de roscas métricas D.P. 48, 60-0.5 48, 60-0.5
Número y rangos de los avances longitu-
dinales
m/rev 97, 0.064-12 97, 0.064-12
Rango y número de canales transv-
ersales
m/rev 97, 0.032-12 97, 0.032-12
Número de avance y rango transversal m/rev 97, 0.016-6 97, 0.016-6
Diámetro de la pluma de contrapunto mm(in) 160 (6.4) 160 (6.4)
Agujero de inclinación de la pluma de contrapunto Métrico No. 80, Morse No.6 Metric No. 80, Morse No.6
Viaje de la caña del contrapunto mm(in) 300 (12) 300 (12)
Peso del torno con 3m kg 13200 14200 12200 13200 14200 15200
Peso adicional por cada 1m kg 1400 2000
Dimensión global de la máquina (LxLxA) (3m) mm 6360 x 2060 x 2500 6360 x 2160 x 2600 7040 x 1900 x 2030 7040 x 2000 x 2130 7040 x 2100 x 2230 7040 x 2200 x 2330

Modelo 22822 22823 22824 22825 22826 22827 22828 22829
CW-
61140/1
CW-
61160/1
CW-
61180
CW-
61200
CW-
61220
CW-
61200/1
CW-
61220/1
CW-
61240/1
Max. diámetro de giro sobre la bancada mm(in) 1400 (56) 1600 (64) 1800 (72) 2000 (80) 2200 (88) 2000 (80) 2200 (88) 2400 (96)
Max. diámetro de giro sobre la brecha mm(in) - - - - - - - -
Max. giro sobre la bancada mm(in) mm(in) 1000 (40) 1200 (48) 1400 (58) 1600 (64) 1800 (72) 1600 (64) 1800 (72) 2030 (81)
Longitud máxima de inflexión mm(in) 1500-16000 (60-640) 1500-16000 (60-640)
Peso máximo de la piezas de trabajo entre centros kg 15000, 18000 18000 8000, 10000
Anchura de la bancada mm(in) 1100 (44) 1100 (44)
Nariz de los husillos No. ISO A2-20 A2-15
Diámetro del husillo de rodamiento delantero mm(in) 240 (9.6), 280 (11) 200 (8), 220 (8.8)
Agujero del husillo mm(in) 100(4) 132 (5.2), 100(4)
Agujero cónico del husillo 140, 1:7 Metric No.140
Número de velocidades del husillo Manual operating
Rango de velocidades del husillo r/min 1-125 2.5-250(2-200)
Potencia del motor principal kw DC49 AC22
Potencia del motor de rápida velocidad de viaje kw 1.5 1.5
Sección de la herramienta de mango mm(in) 45 x 45 (1.8 x 1.8) 45 x 45 (1.8 x 1.8)
Ángulo de giro del portaher-
ramientas
90 90
Viaje del portaher-
ramientas
mm(in) 200(8) 200(8)
Viaje del portaher-
ramientas longitudinal
mm(in) 400(16) 400(16)
Viaje del cursor transversal mm(in) 820(33)/920(36)/1020(41) 820(33)/920(36)/1020(41)
Longitudinal de rápida velocidad de viaje mm/min 935 935
Rápida velocidad de viaje de los transversales mm/min 1870 1870
Rápida velocidad de viaje del longitudinal mm/min 3740 3740
Rangos y números de roscas métricas mm 45, 1-120 45, 1-120
Números y rangos Whitworth T.P.I. 42, 30-1/4 42, 30-1/4
Rango y números de módulos de roscas mm 46, 0.5-60 46, 0.5-60
Rangos y números de roscas métricas D.P. 48, 60-0.5 48, 60-0.5
Número y rangos de los avances longit-
udinales
m/rev 97, 0.064-12 97, 0.064-12
Rango y número de canales transv-
ersales
m/rev 97, 0.032-12 97, 0.032-12
Número de avance y rango trans-
versal
m/rev 97, 0.016-6 97, 0.016-6
Diámetro de la pluma de contrapunto mm(in) 160 (6.4) 160 (6.4)
Agujero de inclinación de la pluma de contrapunto Metric No. 80, Morse No.6 Metric No. 80, Morse No.6
Viaje de la caña del contrapunto mm(in) 300 (12) 300 (12)
Peso del torno con 3m kg 16000 18000 22000 28000 32000 20000 26000 30000
Peso adicional por cada 1m kg 2200 2200
Dimensión global de la máquina (L x L x A) (3m) mm 7920 x 2080 x 2210 7920 x 2180 x 2310 7920 x 2280 x 2410 7920 x 2380 x 2510 7920 x 2480 x 2610 7920 x 2380 x 2510 7920 x 2480 x 2610 7920 x 2580 x 2710
