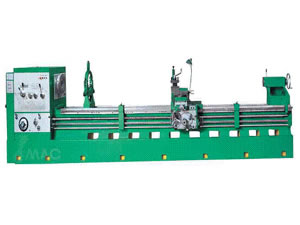

Torno universal

Torno universal, Máquina de torneado universal

Accesorios opcionales del torno universal, máquina de torneado universal:
1. 3-mordazas 400mm
2. 4-mordazas 630mm
3. Superficie de mandril 800mm o 1000mm
4. Luneta fija 20-300mm
5. Luneta móvil 20-180mm
6. Ajuste cónico
7. Línea de fileteado
8. Protección de la barra y varilla de avance del husillo

Accesorios estándar del torno universal, máquina de torneado universal:
1. 3-mordazas320mm
2. 4-mordazas 400mm
3. Luneta 20-135mm
4. Seguidor de descanso 20-135mm
5. Intercambio de engranajes
6. Llave mecánica

Especificaciones del torno universal, máquina de torneado universal:

Modelo	LZ6285	LZ6295	LZ6100	LZ62120	LZ6 1/2 80C	LZ6 1/2 100C	LZ6 1/2 1120C
CAPACIDADES
Máximo giro sobre la bancada	850mm	950mm	1000mm	1200mm	800mm	1000mm	1200mm
Máximo diámetro de giro sobre el cursor transversal	520mm	600mm	600mm	600mm	485mm	685mm	685mm
Distancia entre centros	750, 1000, 1500, 2000, 3000, 4000mm				1000,1500,2000,3000, 4000,5000,6000,8000,10000mm
Máximo de giro sobre la brecha	1050mm	1150mm	1200mm	1400mm	1000mm	1200mm	1400mm
Longitud efectiva sobre la brecha	300mm				300mm	300mm	300mm
Ancho de la bancada	490mm				550mm
CABEZAL
Agujero del husillo	Ø80mm o 105mm				105mm
Nariz del husillo	C-11 o D-11
Cono del husillo	MT# 100				1:20
Velocidades del husillo (numero)	14-750 o 18-900rpm (18 pasos)				14-750rpm (18 pasos)
CAJA DE CAMBIOS DE FILETEADO Y AVANCE
Fileteado de paso métrico (tipos)	1-240mm (54 Tipos)
Gama de roscas en pulgadas (tipos)	28-1 pulgadas (37 Tipos)
Gama de roscas (Moudle) (tipos)	0.5-60 DP (45tipos)				0.5-60 DP (27 tipos)
Gama de diámetro de roscas (tipos)	30-1 t.p.i (27 tipos)
Gama de alimentación longitudinal (tipos)	0.05-1.42mm/r (72 tipos)				0.05-22.8mm/r (72 tipos)
Gama de avance cruzado (tipos)	0.015-0.48mm/r (72 tipos)				0.015-7.6mm/r (72 tipos)
Alimentación rápida: Larga/Cruzada	6/2m/min
Tamaño del husillo: Diámetro de paso	T48mm/12mm
CARRUAJE
Viaje del cursor transversal	400mm				420mm
Viaje compuesto de descanso	230mm				140mm
Tamaño de sección transversal de mango de la herramienta	30 x 30mm				32 x 32 mm
CONTRAPUNTO
Diámetro del husillo	120mm				100mm
Cono del husillo	MORSE # 6
Viaje del husillo	205min
MOTOR
Motor de accionamiento principal	11kw
Motor de la bomba de refrigeración	0.9kw
Motor de alimentación rápida	0.12kw				0.18kw
Distancia entre centros: 750mm 1000mm 1500mm 2000mm 3000mm 4000mm	3700kg 4000kg 4500kg 5000kg 5500kg 6000kg	2792 x 1276 x 1390mm 3042 x 1276 x 1390mm 3542 x 1276 x 1390mm 3952 x 1276 x 1390mm 4952 x 1276 x 1390mm 5952 x 1276 x 1390mm				4200 4500 5000 5500 6000 6500	4700 5000 5500 6000 6500 7000
Modelo antiguo	CZ6285	CZ6295	CZ6100	CZ62120	CZ6 1/2 80C	CZ6 1/2 100C	CZ6 1/2 1120C
