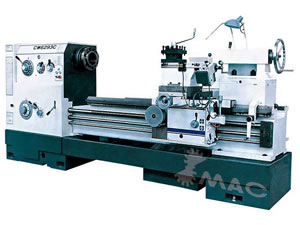

Torno

Torno, Máquina de torneado

Accesorios estándar del torno, máquina de torneado:
1. 3-mordazas
2. 4-mordazas
3. Placa de conducción
4. Placa frontal
5. Luneta fija
6. Luneta móvil
7. Centros finados
8. Kit de mantenimiento
9. Casquillo de reducción
10. Cerrojos de cimentación

Accesorios opcionales del torno, máquina de torneado:
1. 3-mordazas más grandes
2. 4-mordazas
3. Contrapunto motorizado
4. Torneado cónico adjunto
5. Línea de fileteado
6. Centro directo
7. Sistema de alimentación de pulgadas
8. Porta herramientas T-slot
9. Diámetro del agujero del husillo130mm

Especificaciones del torno, máquina de torneado:

Modelo	Unidad		12800	12801	12802	12803	12804
			LC62103C	LC62123C	LC62143C	LC62163C	LC62183C
Giro sobre la bancada	mm		1030	1230	1430	1630	1830
Giro sobre la brecha	mm		1200	1400	1600	1800	2000
Giro sobre deslizador transversal	mm		700	900	1100	1240	1440
Distancia entre centros	m		1.5,2,3,4.5,6
Longitud en distancia que separa la placa frontal	mm		380
Nariz del husillo			C11 or D11
Mandrilado del husillo	mm		105(130)
Velocidades del husillo	rpm/pasos		10-800/18		7-576/180		6-480/180
Viaje del cursor transversal	mm		615		715	815	915
Inicio de viaje de descanso	mm		225
Avance rápido	mm/min		EjeZ:3200, Eje X:1900
Diámetro de pluma	mm		120
Pluma de viaje	mm		260
Pluma de cono			MT6
Anchura de la bancada	mm		610
Roscas métricas	mm/tipos		1-240/53
Roscas en pulgadas	tpi/ tipos		30-2/31
Módulo de roscas	mm/ tipos		0.25-60/47
Roscas de paso diametral	tpi/ tipos		60-0.5/47
Longitud de canales	mm/r		0.07-16.72
Avance transversal	mm/r		0.04-9.6
Motor principal	kw		11			11
Tamaño de embalaje	Longitud	mm	3840,4340,5170,6670,8290
	Latitud	mm	1700	1700	1850	2000	2200
	Altitud	mm	2080	2080	2220	2240	2380
Peso bruto(aprox.)(Kg.)	kg		5900	6500	7200	7800	8600
			6250	6850	7400	8200	9000
			6900	7500	8100	8900	9700
			8000	8600	9000	9800	10600
			9000	9600	100000	10500	11200

Modelo	Unidad		12805	12806	12807	12808
			LC6163C LC6263C	LC6173C LC6273C	LC6183C LC6283C	LC6193C LC6293C
Giro sobre la bancada	mm		630	730	830	930
Giro sobre la brecha	mm		800	900	1000	1100
Giro sobre deslizador transversal	mm		350	450	550	650
Distancia entre centros	m		0.75,1,1.5,2,3,4.5,6
Longitud en distancia que separa la placa frontal	mm		300
Nariz del husillo			C11or D11
Mandrilado del husillo	mm		105(130)
Velocidades del husillo	rpm/pasos		10-800/18
Viaje del cursor transversal	mm		480
Inicio de viaje de descanso	mm		225
Avance rápido	mm/min		Eje Z:3200, Eje X:1900
Diámetro de pluma	mm		90
Pluma de viaje	mm		260
Pluma de cono			MT5
Anchura de la bancada	mm		550
Roscas métricas	mm/tipos		1-240/53
Roscas en pulgadas	tpi/ tipos		30-2/31
Módulo de roscas	mm/ tipos		0.25-60/46
Roscas de paso diametral	tpi/ tipos		60-0.5/47
Longitud de canales	mm/r
Avance transversal	mm/r
Motor principal	kw		11
Tamaño de embalaje	Longitud	mm	3150,3400,3800,4330,5300,6800,8400
	Latitud	mm	4250	4450	4650	4900
	Altitud	mm	4500	4700	5100	5300
Peso bruto(aprox.)(Kg.)	kg		5000	5200	5600	5800
			5500	5700	6100	6300
			6200	6200	6600	6900
			7300	7300	7600	7900
			8300	8500	8600	8700
