Máquina taladradora radial

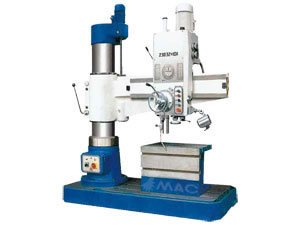

Máquina taladradora radial RD4016
(Taladro radial)

Accesorios estándar de la máquina taladradora radial:
(Taladro radial)
1. Caja con forma de la mesa de trabajo
2. Manguito cónico
3. Herramienta de liberación de llave
4. Sedimentador
5. Pernos de ojal

Accesorios opcionales de la máquina taladradora radial:
(Taladro radial)
1. Rápido cambio de mandril
2. Mandril de roscado
3. Pistola engrasadora
4. Soporte de pie (RD3207)

Especificaciones de la máquina taladradora radial:
(Taladro radial)

	15103	15102-5	15102-4	15102-3	15102-1	15102
Modelo	RD4016	RD3213	RD3210 RD4010	RD3209	RD3208 RD4008	RD3207 RD3207P
Max. Capacidad de taladrado (mm)	40	32	32/40	32	32/40	32
Distancia del eje del husillo a la línea de generación de la columna (mm)	350-1600	200-1300	300-1000	260-900	320-820	300-700
Diámetro de la columna (mm)	350		240	220	200	150
Cono del husillo (mm)	MT4	MT4	MT4	MT4	MT4	MT3
Viaje del husillo (mm)	315	250	280	210	210	150
Rango de velocidades del husillo (mm)	25-2000	71-1800	32-2500	75-1250	75-1220	100-1600
Serie de velocidades del husillo	16	8	16	6	6	8
Rango de alimentación del husillo (mm/r)	0.04-3.2	0.13-0.54	0.10-1.25	0.05-0.16	0.1-0.25	0.08, 0.14, 0.23
Alimentación del husillo	16	4	8	3	3	360
Max. Distancia de la nariz a la base de la superficie de trabajo (mm)	350-1250	264-1064	220-1000	250-1100	320-900	275-680
Dimensión de la mesa de trabajo (mm)	630 x500 x500		600 x450 x450	400 x400 x350	400 x400 x350	250 x250 x250
Dimensión de la base (mm)	2400 x1000 x200		1710 x800 x160	1500 x700 x160	1370 x700 x160	1050 x550 x120 1200 x325 x155
Tamaño global (cm)	250x106x265	204x75x236	176x80x205	150x70x210	140x72x188	123x55x120 123x62x123
Potencia del motor principal (W)	3	2.2	2.2	1.5	1.5	0.75
P.B/P.N	4300/3500	2100/1600	2100/1600	1380/1250	1425/1200	475-380
Dimensión de embalaje (cm)	2850 x133 x302	187 x97 x220	187 x97 x220	160 x75 x220	155 x77 x210	123 x62 x134
Modelo antiguo	Z3040x16/1	Z3032x13	Z3032x10/1 Z3040x10/1	Z3032x9	Z3032x8/1 Z3040x8/1	Z3032x7 Z3032x7P
