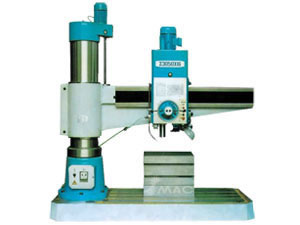

Máquina taladradora radial con multi-husillos

Máquina taladradora radial con multi-husillos
(Taladro radial)

ER8	ER11	ER16	ER20
2.0-2.5	2.5-3.0	2-3	2-3
2.5-3.0	3.0-3.5	3-4	3-4
3.0-3.5	3.5-4.0	4-5	4-5
3.5-4.0	4.0-4.5	5-6	5-6
4.0-4.5	4.5-5.0	6-7	6-7
4.5-5.0	5.0-5.5	7-8	7-8
	5.5-6.0	9-8	9-8
	6.0-6.5	10-9	10-9
	6.5-7.0		11-10
			12-11
			13-12

Accesorios estándar de la máquina taladradora radial con multi-husillos:
(Taladro radial)
1. Caja de forma de mesa de trabajo
2. Manguito cónico
3. Sedimentador
4. Herramientas

Especificaciones de la máquina taladradora radial con multi-husillos:
(Taladro radial)

			15104-1	15104	15104-2
Modelo			RD5013	RD5016	RD5020
Max. diámetro de taladrado		mm	50
Distancia entre el eje del husillo y la columna	Max	mm	1300	1600	2000
	Min	mm	350
Distancia entre el final del husillo y la superficie de trabajo de la placa base	Max	mm	1050	1210	1250
	Min	mm	350
Cono del husillo (Morse)			No.5
Viaje del husillo		mm	315
Pasos de las velocidades del husillo			16
Gama de velocidades del husillo		r/mm	25-2000
Pasos de alimentación del husillo			16
Gama de velocidades del husillo		mm/r	0.04-3.2
Potencia del motor principal		kw	4
Voltaje		V	380, 440/220, 420
Frecuencia		Hz	50, 60
Peso	P.N	kg	3000	3500	3525
	P.B	kg	3300	3850	3900
Dimensiones globales (L x P x A)		cm	(219) 249(289) x 104 x (243) 284
Dimensiones (L x P x A)		cm	(260 ) 292(332) x 123(258) x 288
Modelo antiguo			Z3050x13	Z3050x16	Z3050x20
