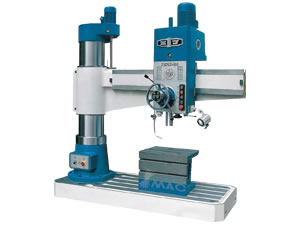

Máquina taladradora radial Marca

Máquina taladradora radial Marca ZJ
(Taladro radial)

Especificaciones de la máquina taladradora radial:
(Taladro radial)

			15106	15107	15108	15109	15110	15111	15112	15113	15114
Articulo modelo			RD- 6320/1	RD- 8025/1	RD- 10031/1	RD- 12540	URD- 40	URD- 40Z	URD- 100Z	URD- 125Z	URD- 50ZJ
Max diámetro de taladrado		mm	63	80	100	125	40	40	100	125	50
	Max	mm	2000	2500	3150	4000	1600	1600	3150	4000	1600
Dist- ancia entre el eje del husillo y la columna	Min	mm	450	500	570	600	850	350	570	600	850
Dist- ancia entre la nariz del husillo y la supe- rficie de trabajo de la placa base	Max	mm	1600	2000	2500	2500	-	-	3105	3470	-
	Min	mm	400	550	750	750	-	-	1355	560	-
Viaje del husillo		mm	400	450	500	560	315	315	500	125	315
Cono del husillo		NO.	5#	6#	6#	Metrie 80	4#	4#	6#	Metrie80	5#
Gama de velocidades del husillo		r/min	20 -1600	16 -1250	8 -1000	6.3 -800	16 -1250	25 -2000	8 -1000	6.3 -800	16 -1250
Numero de velocidades del husillo		-	16	16	22	22	16	16	22	22	16
Rango de inyección del husillo		mm/r	0.04 -3.2	0.04 -3.2	0.06 -3.2	0.06 -3.2	0.06 -1	0.04 -3.2	0.06 -3.2	0.06 -3.2	0.06 -1
Numero de inyección del husillo		-	16	16	16	16	9	16	16	16	9
Tamaño de la mesa		mm	630 x800	800 x1000	800 x1250	800 x1250	-	-	-	-	-
Viaje de la cabeza del husillo		mm	1550	2000	2580	3400	750	1250	2580	3400	750
Potencia del motor principal		kW	5.5	7.5	15	18.5	3	3	15	18.5	4
Recorrido vertical de la pluma de la columna		mm	-	-	-	-	900	-	-	-	900
Angulo de inclinación de la cabeza del husillo		-	-	-	-	-	90	-	-	-	90
Distancia del viaje montado		mm	-	-	-	-	-	2000	4000	-	2000
Peso neto		kg	7000	11000	20000	28500	4500	6000	22000	54500	7200
Dimensiones globales (LxPxA)		mm	3080 x1250 x3291	3730 x1400 x4025	4780 x1630 x4600	5910 x2000 x5120	3058 x1240 x2713	4350 x1002 x3025	9000 x1540 x4975	18234 x10234 x5640	4350 x1710 x3143
Modelo antiguo			Z3063 x20/1	Z3080 x25/1	Z30100 x31/1	Z30125 x40	Z3140A	Z3340	Z33100	Z33125	Z3550
