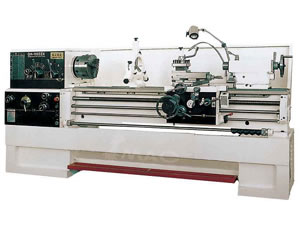

Torno de escote de gran calibre

Torno de escote de gran calibre

Descripción del torno de escote de gran calibre:
La superficie de las vías de la bancada es de frecuencia de templado y rectificado de precisión con una larga vida útil. El diseño de la unidad principal es optimizado y el engranaje del cabezal son de rectificado de precisión. El sonido de la maquina es bajo y su sonido es agradable de escuchar.
El tamaño del agujero del husillo es de 80mm. El sistema del husillo es de alta rigidez y exactitud. No hay vibración cuando se enciende con una profundidad de corte de 10 mm.
No hay necesidad de cambiar de marcha. Este torno de escote puede girar alrededor de 200 tipos de métricas, modulo y D.P. Roscas incluyendo roscas especiales Whitworth tales como 7-1/2, 9-1/2, 10-1/2, 11, 11-1/2, 13, 13-1/2, 19, 27t.p.i.y roscas de tubería. Un dispositivo de parada automática es usado para realizar paradas automáticas de la máquina para ciertas longitudes de piezas de trabajo, lo cual es seguro y confiable. Un pedal o dispositivo de freno electromagnético detiene la máquina rápida y efectivamente.

Especificaciones del torno de escote de gran calibre:

Modelo			22609	22610			22611		22612
Productos			L6256 zx	L6246 zx			L6240 zx		L6236 zx
				1880 zx	1860 zx	1840 zx	1660 zx	1640 zx	1460 zx	1440 zx
Max. Diámetro de giro	En la bancada	mm	560	460 (18")			410(16")		360
	En el carro	mm	350	290 (10-4/5")			250(10")		195
	En el boquete	mm	775	700 (27-1/2")			660(26")		530
Max. Longitud de la pieza de trabajo (2 centros)		mm	2000 /1500	2000 (80")	1500 (60")	1000 (40")	1500 (60")	1000 (40")	1500 (60")	1000 (40")
Espacio efectivo de longitud		mm	200(8")
Husillo	Mand- rilado de husillo	mm	80(3-1/8")
	Mand- rilado cónico		M.T.No.7
	Número de veloci- dades		12
	Rango de veloci- dades	r.p.m		42-1800 o 25-1800			42-1800 or 25-1800		42-1800
Roscado				Metric Range/No	Rango Whit- worth / No.		D.P.Range/No.		Module Range/No.
				0.5-20mm /24	72-1-5/8t.p.i /61		96-3-1/4D.P /45		0.25-10M.P /20
Rango de avance	Longi- tudinal	mm	0.04-2.46 (0.0015"-0.0913")
	Tran- sversal	mm	0.02-1.23 (0.0005"-0.365")
Manga del cabezal móvil	Diámetro externo	mm	75(3")
	Mand- rilado cónico		M.T.NO5	M.T.No.5			M.T.No.4		M.T.No.4
	Max. trans- versal	mm	130 (5")
Max. de viajes del deslizador compuesto		mm	100(4")
Viaje del deslizador transversal		mm	230(9")
Max. tamaño del mango de la herramienta (A x P)		mm	25 x 25(1" x 1")
Potencia del motor principal		kW	7.5	5.5
Dimensión global (L x P x A)		mm		3320x 1000x 1295	2810x 1000x 295	2310x 1100x 1255	2810x 1000x 1275	2310x 1000x 1275	2810x 1000x 1255	2310x 1000x 1255
Peso neto		kg	3100 /3890	3055	2835	2635	2630	2485	2510	2355
