Torno de escote

Torno de escote

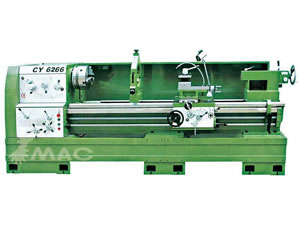

Torno de escote (Φ103mm Agujero del husillo)

Características del torno de escote:
1. Base de precisión
2. Conformidad CE
3. Dispositivo de seguridad de limitación para el tornillo de avance
4. Embrague de sobrecarga de seguridad para la barra de alimentación
5. Avance rápido (opcional)
6. Husillo principal apoyado con 2 puntos con rodamientos cónicos de precisión

Accesorios opcionales del torno de escote:
1. Luneta fija
2. Luneta móvil
3. 4-mordazas 320mm
4. Plato liso
5. Línea de fileteado
6. Viaje longitudinal automático
7. Centro directo
8. Rápido cambio de portaherramientas
9. Regla de copia cónico
10. 4-posición longitudinal de viaje automático

Accesorios estándar del torno de escote:
1. 3-mordazas 250mm
2. Placa de conducción
3. Centro y centro tubular
4. Pistola de aceite
5. Llave mecánica
6. Manual de operación

Especificaciones del torno de escote:

MODELO 22606-1 22606 22607 22608
LY6 1/2 50Y LY6 1/2 60Y LY6 1/2 66Y LY6 1/2 80Y
Giro sobre la bancada 500 (24") 600 (24") 660 (26") 800 (32")
CAPACIDADES Giro sobre el cursor transversal 275mm 375mm 435mm 545mm
Giro sobre la brecha 700mm (31 1/2") 800mm (31 1/2") 860mm (33 4/5") 1000mm (39")
Longitud efectiva sobre la brecha 280mm (11")
Longitud máxima de pieza de trabajo 1000mm (39 1/3") 1500mm (59") 2000mm (78 3/4") 3000mm (118")
Ancho de las vías de la bancada 400mm (16 1/4")
Nariz del husillo ISO-C11 or ISO-D11
Mandrilado del husillo Φ103mm (4")
CABEZAL Velocidades del husillo (numero) 9-1275rpm/18, 16-81rpm/6
Viaje Max. del compuesto de descanso 110mm
Viaje máx. del cursor transversal 325mm
AVANCE Paso del husillo longitudinal 12mm o 2TPI
Sección de herramienta 32 x 32mm
Rango de avance longitudinal 72tipos 0.073-4.066mm/rev
Rango de avance cruzado 72tipos0.036-2.033mm/rev
Rango de roscas métricas 72tipos 0.5-112mm/rev
Gama de roscas en pulgada 72tipos 56-1/4 t/pulgada
Gama de modelos de roscas 36tipos 0.5-7mm
Rango de diámetro de roscas 36tipos 56-4Dp
CARRUAJE Diámetro de la manga del contrapunto Φ90mm
Cono Morse de la manga del contrapunto Morse No.6
Viajes de manga del contrapunto 150mm
Rango de ajuste transversal 10mm
CONTRAPUNTO Potencia del motor principal 7.5kw 11kw como opcional
Potencia del motor de viaje rápido 250w
MOTOR Poder de la bomba refrigerante 90w
Potencia de abastecimiento 220V, 380V, 420V (50Hz, 60Hz)
TAMAÑO DE EMBALAJE (L x P x A) 1000mm 2820 x 1300 x 2100mm
1500mm 3320 x 1300 x 2100mm
2000mm 3820 x 1300 x 2100mm
3000mm 4820 x 1300 x 2100mm
Peso neto/Peso bruto 1000mm 2900/3500kg 3000/3500kg 3150/3750kg
1500mm 3150/3750kg 3250/3850kg 3400/4000kg
2000mm 3400/4050kg 3500/4150kg 3650/4300kg
3000mm 3800/4450kg 3900/4550kg 4050/4700kg
Modelo antiguo CY6 1/2 50 CY6 1/2 60 CY6 1/2 66 CY6 1/2 80
